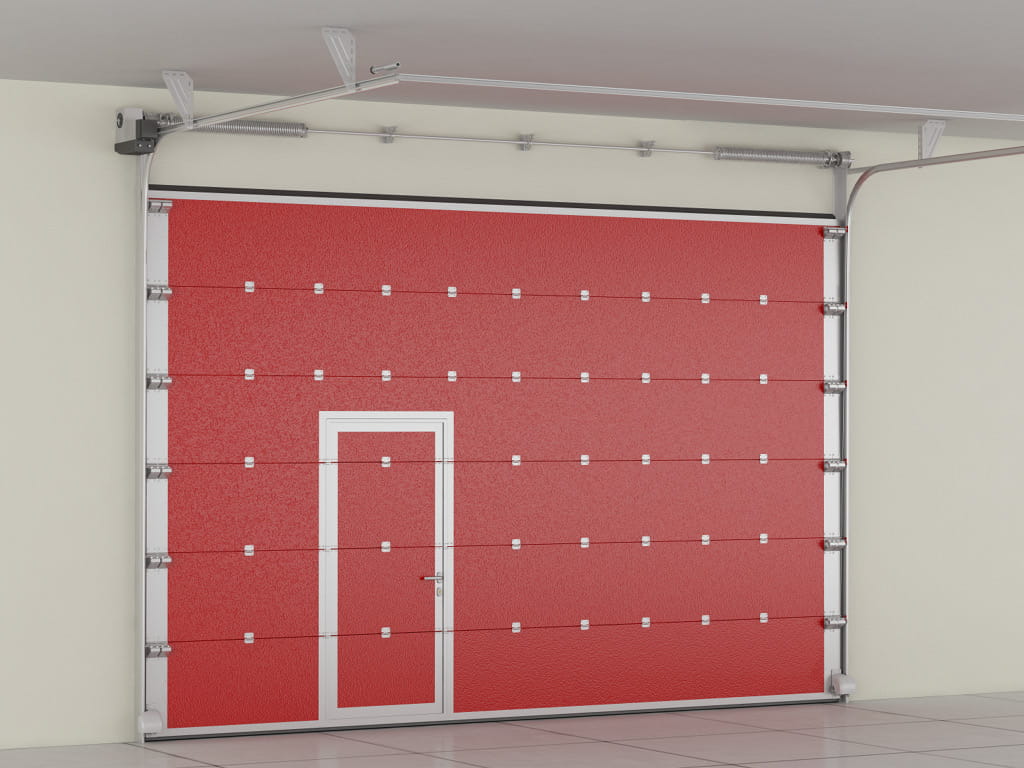

Секционные противопожарные ворота с классом огнестойкости EI60 применяются в качестве защиты от огня и распространения дыма в смежные с источником возгорания помещения. Противопожарные ворота изготавливаются из специальных огнеустойчивых панелей с минераловатной прослойкой и имеют конструкцию классических секционных ворот. По периметру противопожарных секционных ворот устанавливаются резиновый уплотнитель и терморасширяющаяся лента, которая при нагревании увеличивается в размере и герметизирует ворота.
1. Направляющая для полотна ворот

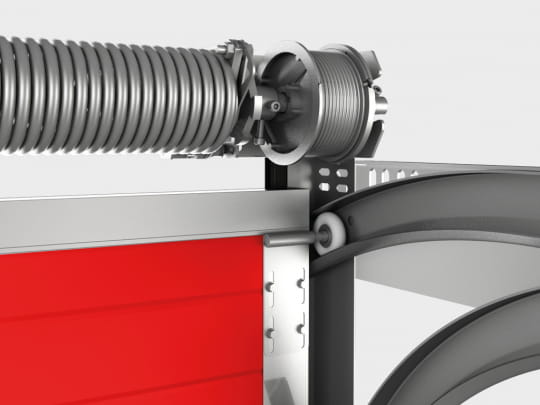

2. Торсионный механизм
3. Вал
4. Верхний профиль
5. Боковая опора с роликом
6. Угловые стойки
7. Кронштейн крепления горизонтальных направляющих к потолку
8. Амортизатор

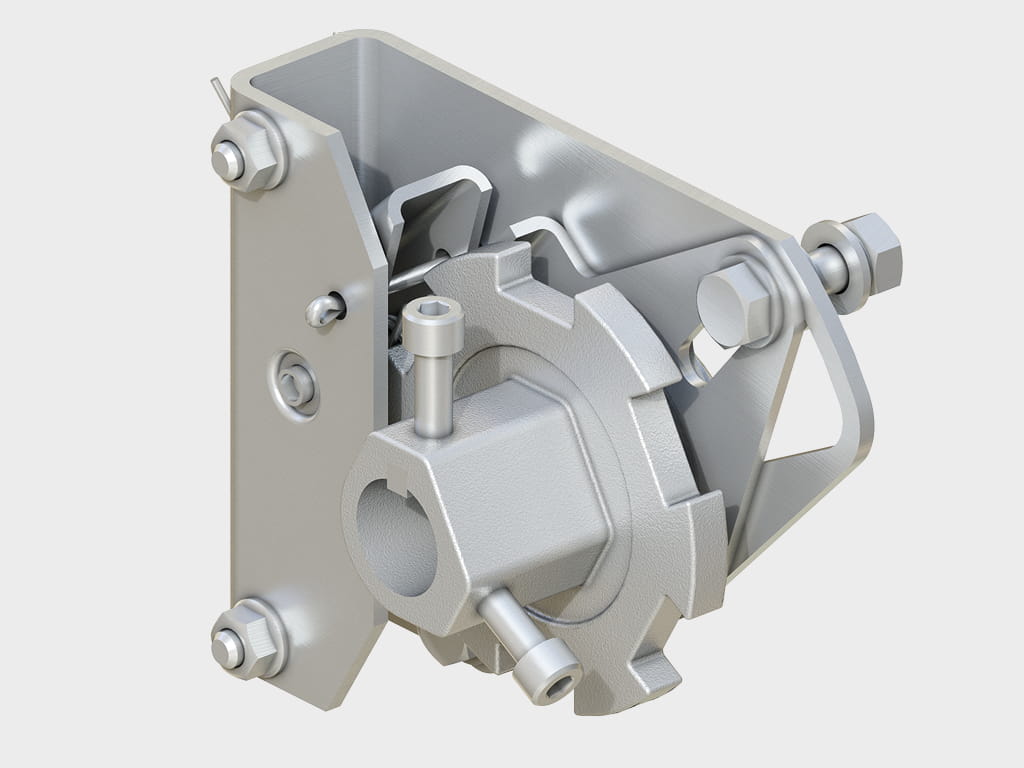

9. Устройство защиты от обрыва пружины
10. Барабан
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сэндвич-панелей
14. Боковая крышка

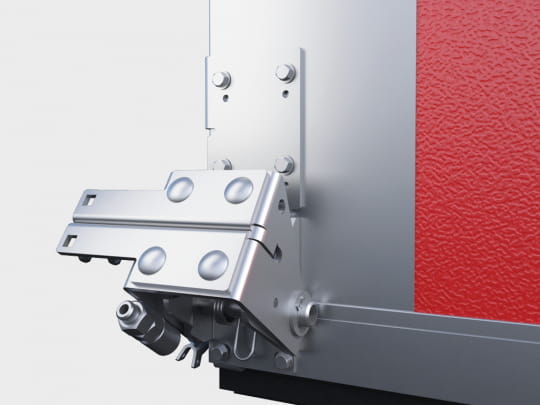

15. Кронштейн с устройством защиты от обрыва троса
16. Нижний профиль
17. Нижний уплотнитель
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

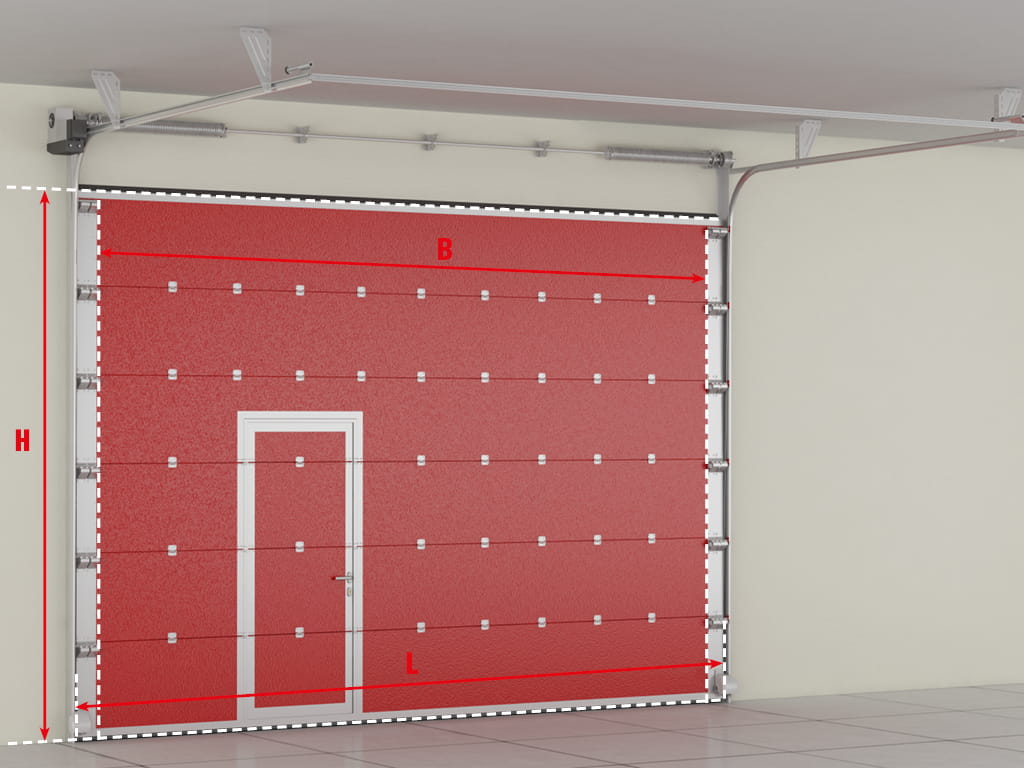

Замер каждой величины необходимо производить как минимум по трем точкам:
Н – высота проема (расстояние от пола до верха проема);
В – ширина проема (расстояние от левого края до правого края проема);
h – притолока (расстояние от верха проема до потолка);
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия);
D – глубина помещения (расстояние от края проема до внутренней стены гаража).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

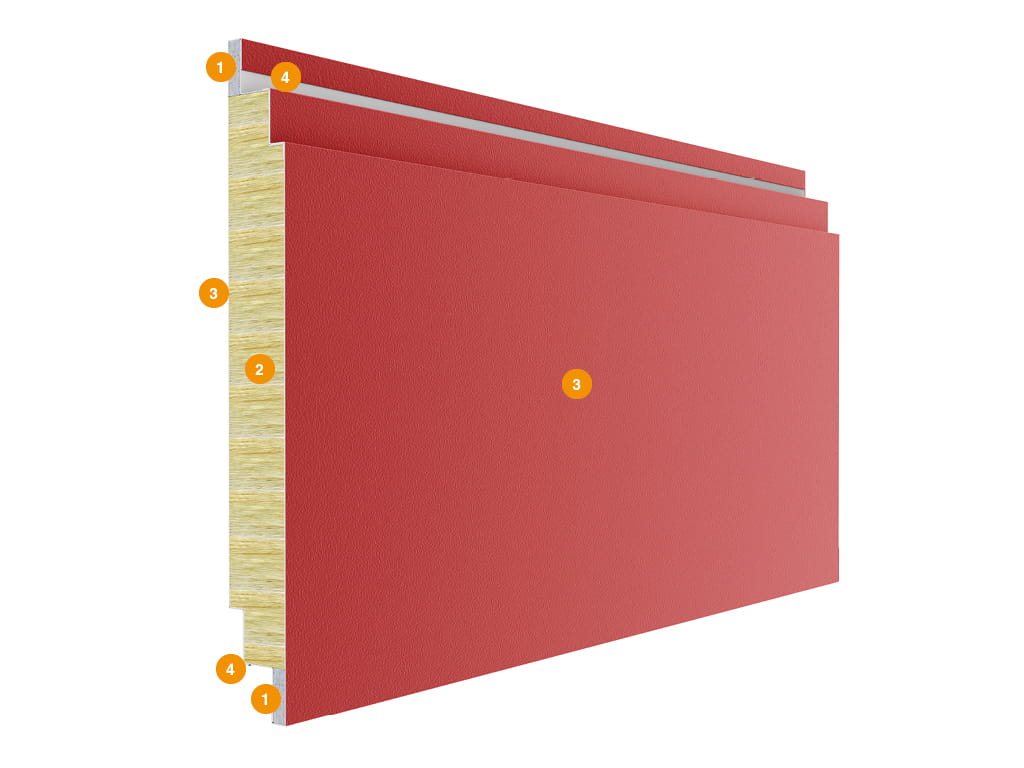

Панели противопожарных секционных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающим профилем. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами. Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды. Конструкция панели: 1) гипсокартон; 2) минераловатная прослойка плотностью 130 кг/м³; 3) стальной лист толщиной 0,5 мм; 4) усиливающий профиль под петли (предотвращает разбалтывание петель и повышает взломоустойчивость).
Секционные противопожарные ворота. Основные размеры.

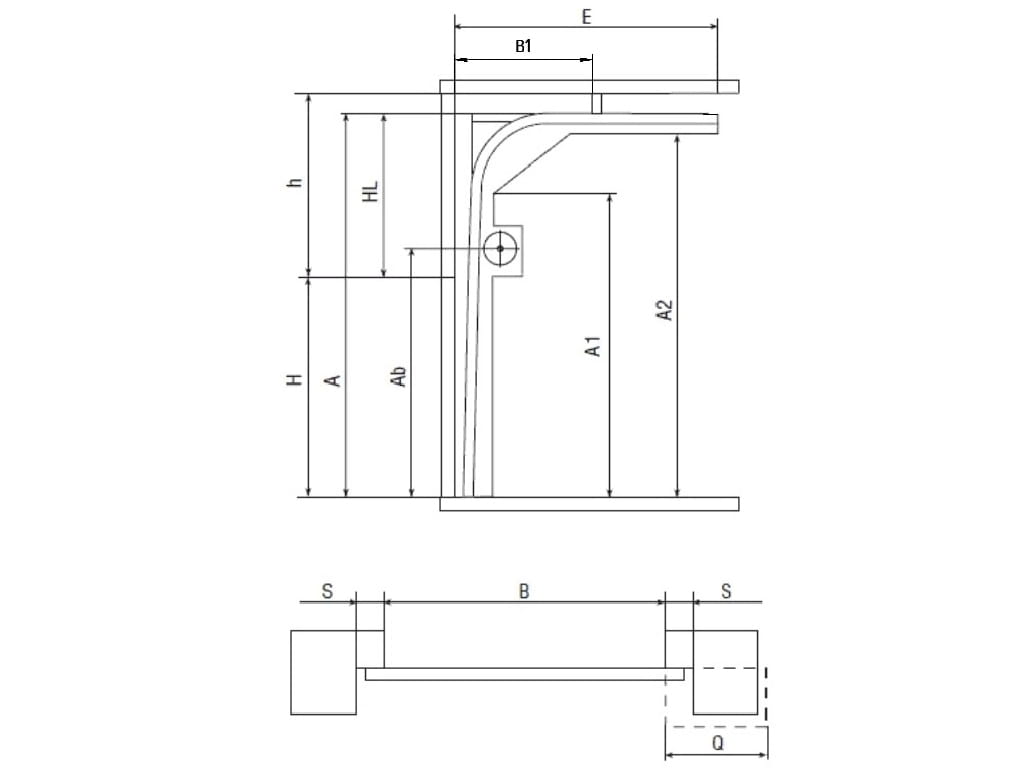

Высокий подъем, вал снизу

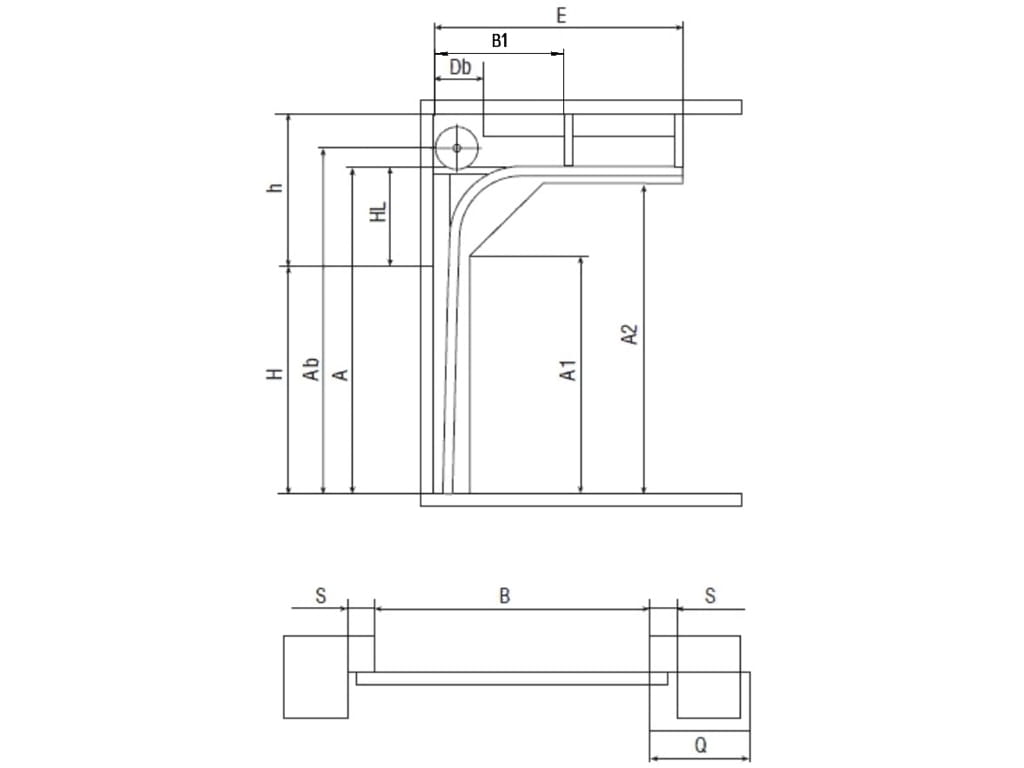

Высокий подъем

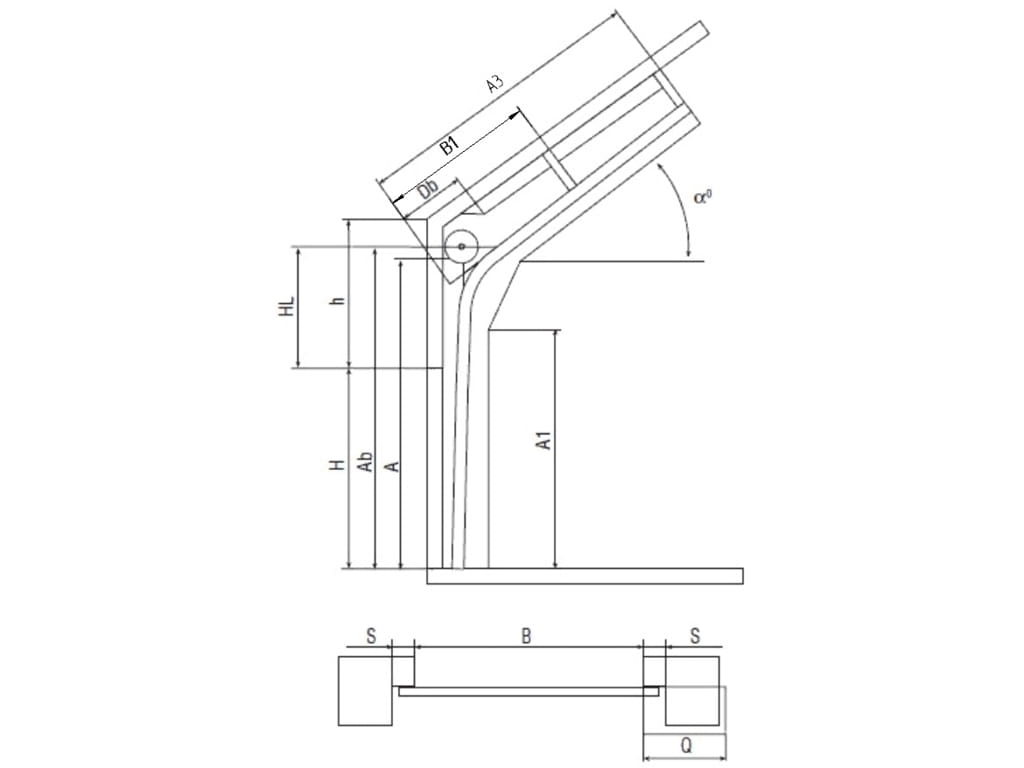

Наклонный высокий подъем

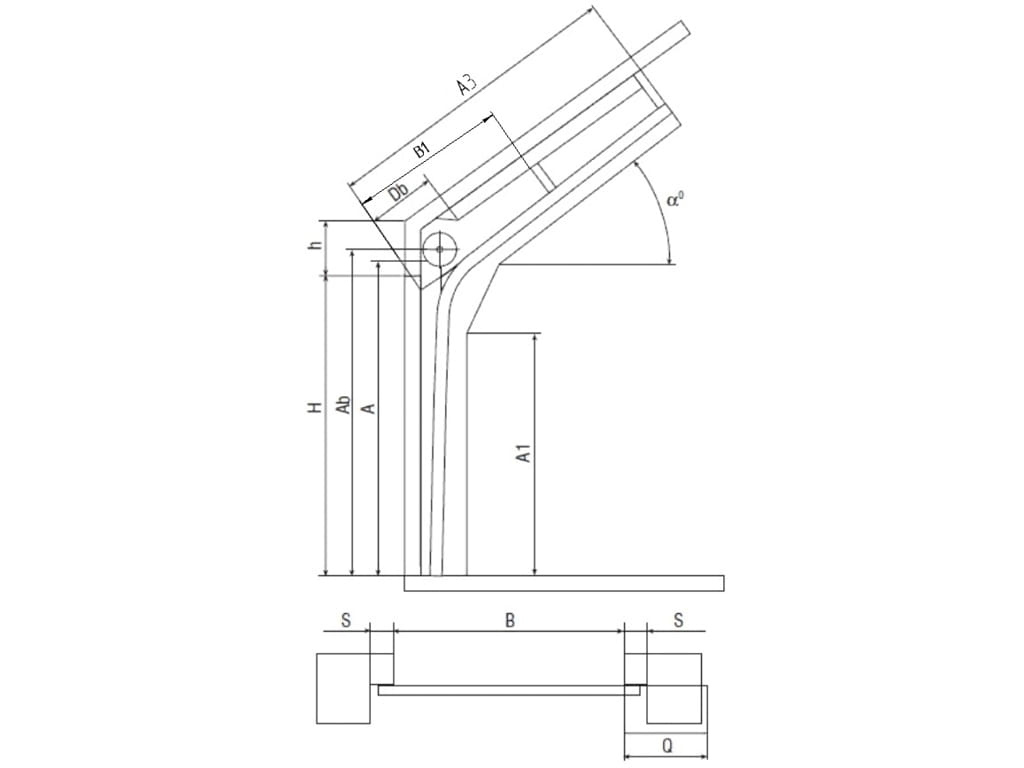

Стандартный наклонный подъем

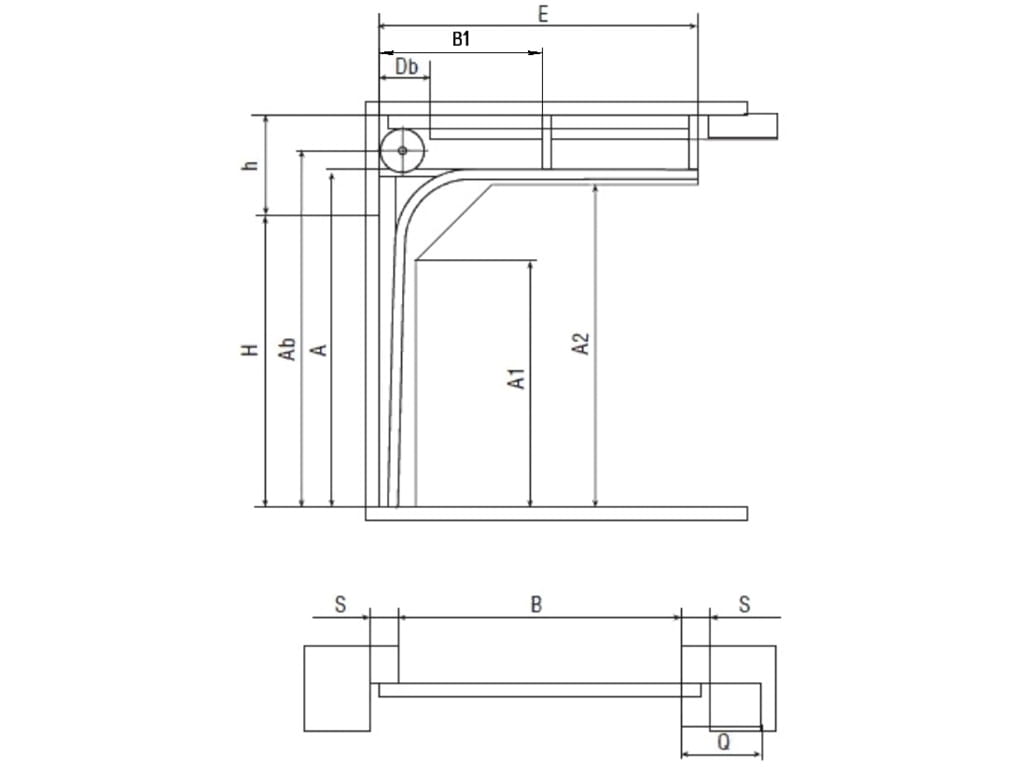

Стандартный подъем

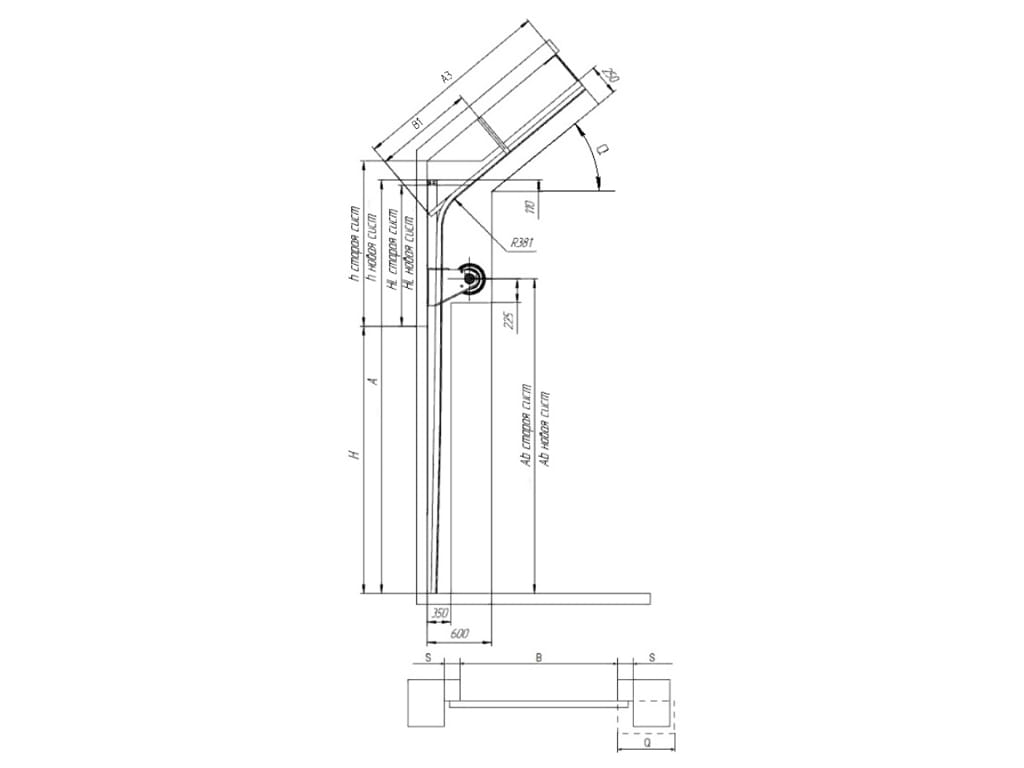

Высокий наклонный подъем вал снизу
Вертикальный подъем вал снизу
БАЗОВАЯ КОМПЛЕКТАЦИЯ

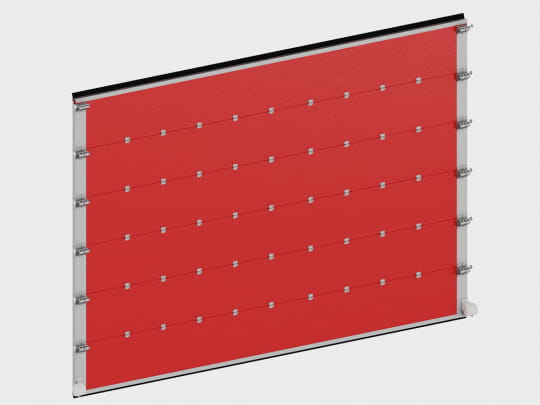

Щит ворот из стальных сэндвич-панелей толщиной 60 мм
