Промышленные секционные ворота DoorHan серии ISD01
Промышленные секционные ворота DoorHan серии ISD01

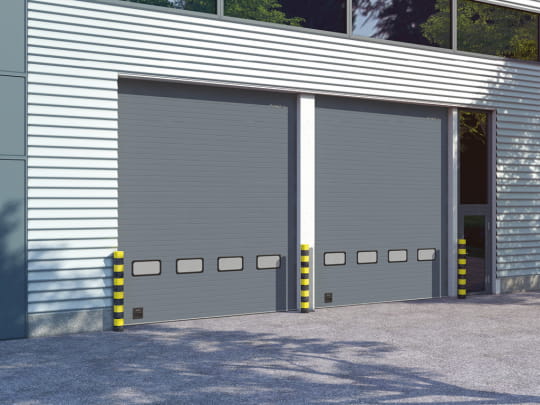

Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию, что является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой QuickFix, которая позволяет максимально сократить время монтажа.
Позвоните нам по телефону: 8 800 250-93-84 и мы подберем для Вас оптимальный вариант!
Внешняя сторона секционных ворот
Внутренняя сторона секционных ворот
1
По настоящему теплые ворота,
отсутствие «мостика холода», надежная герметизация по всему периметру,
идеальны для всех климатических зон
2
Большой выбор исполнения
щитов ворот, более 100 вариантов в каталоге дизайнерских решений
3
100% Российское производство
ворота полностью изготовлены в России и для России

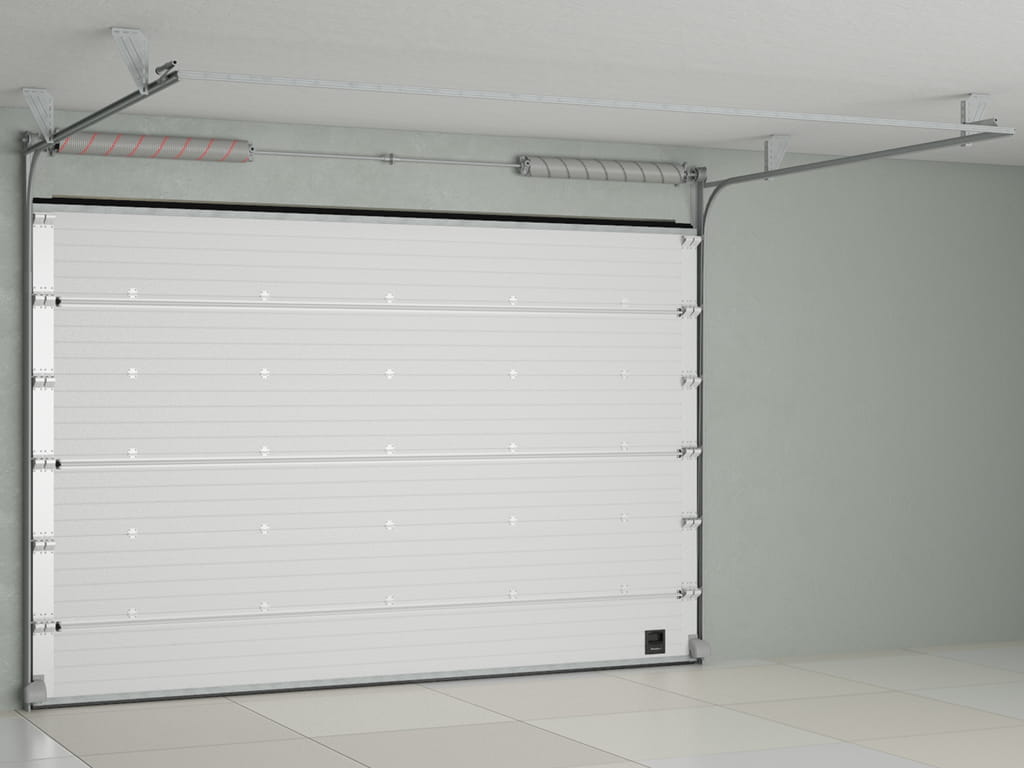

1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн

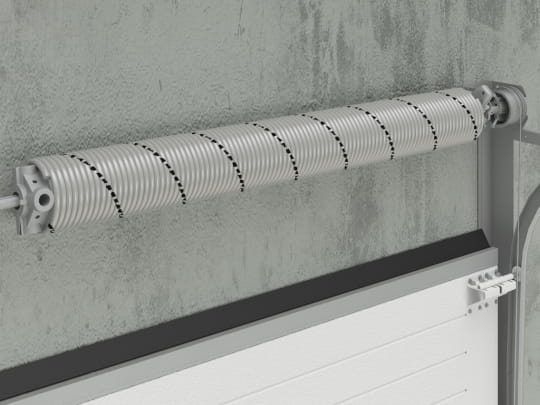

7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Усиливающий дельта-профиль
13. Устройство защиты от разрыва троса
14. Сэндвич-панель
15. Внутренняя петля
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка для панелей с отверстиями для крепления
21. Ручка «ступенька»
22. Пружинный амортизатор
23. Кронштейн крепления к потолку
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

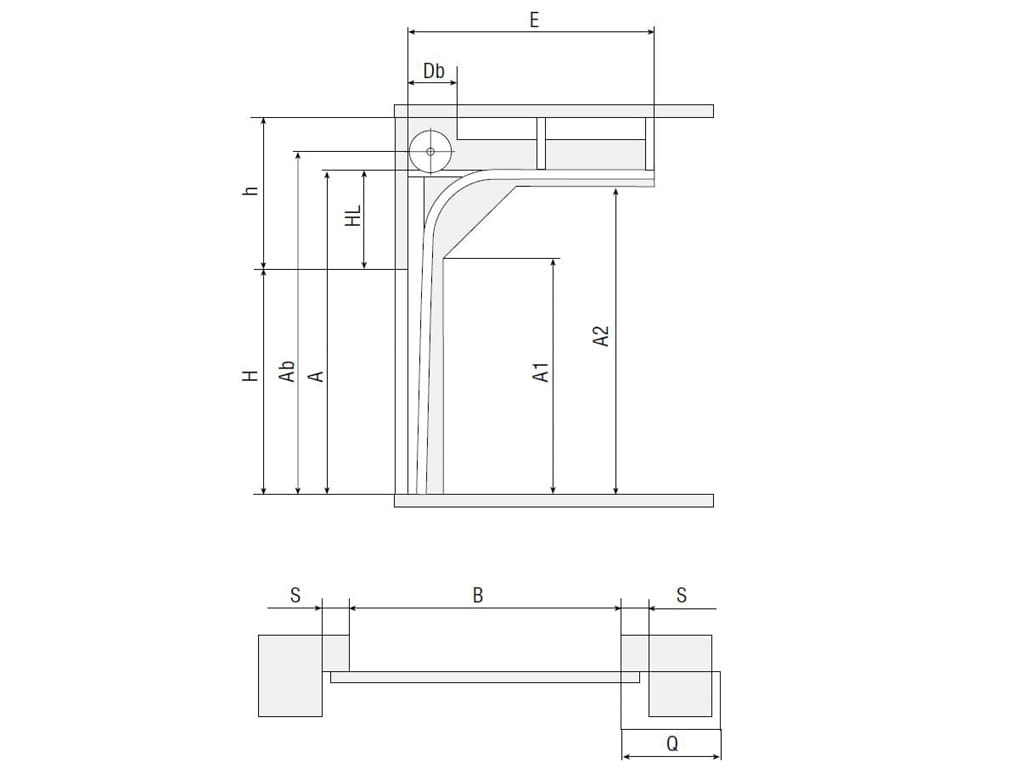

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

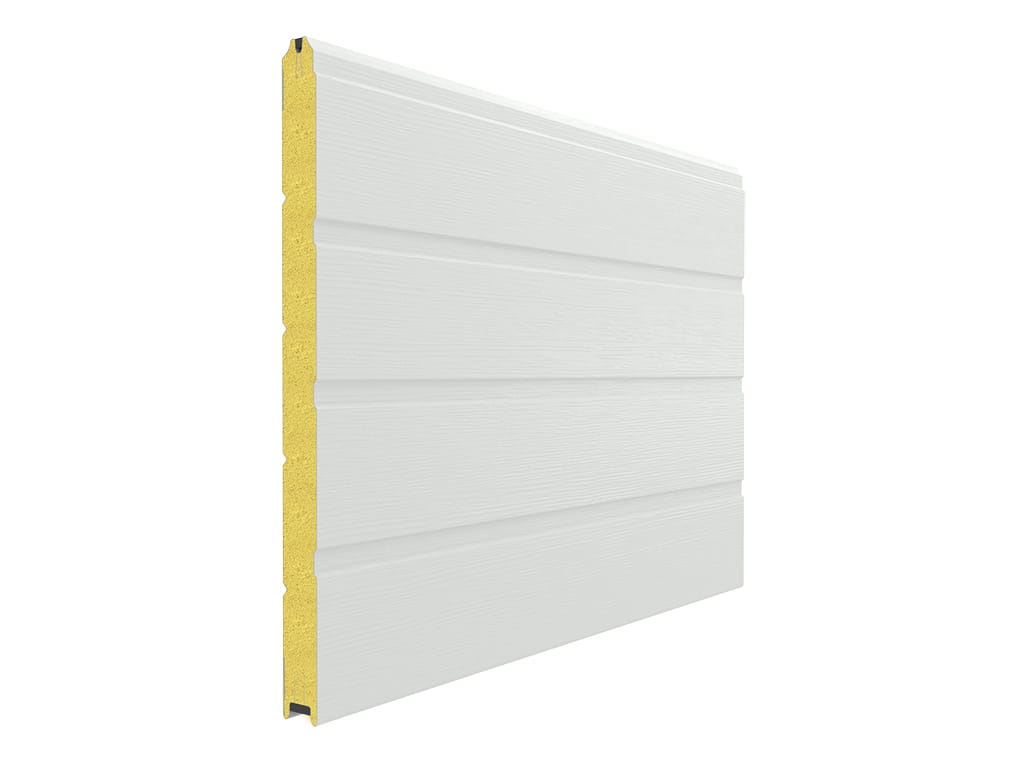

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.
Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.

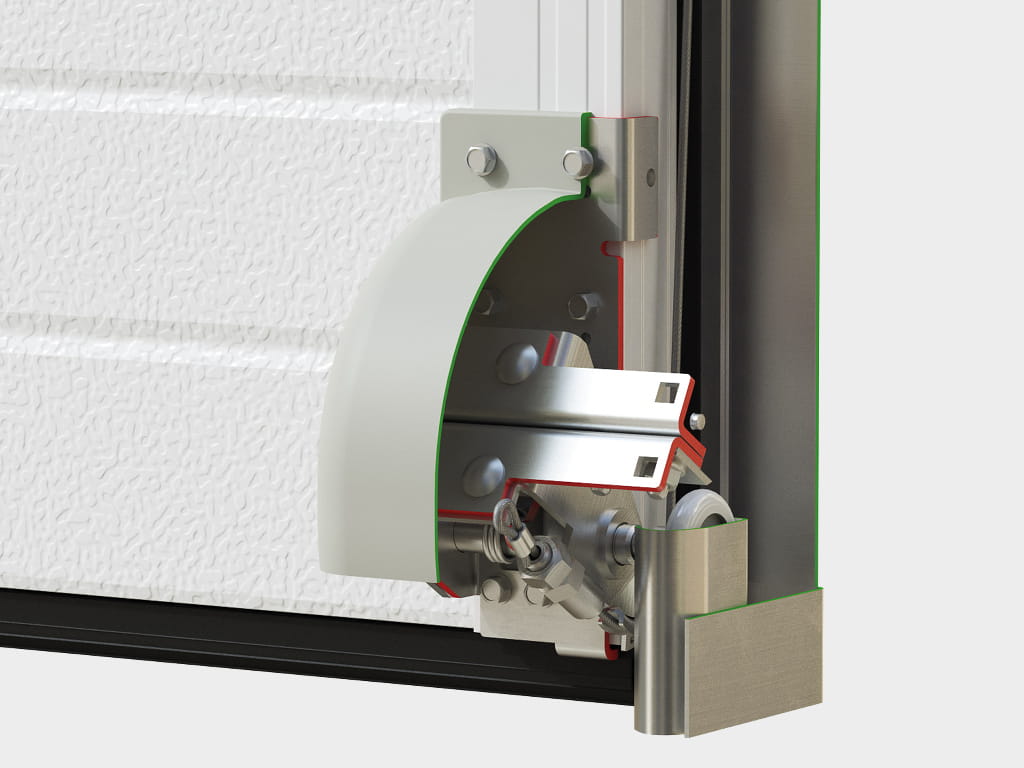

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.

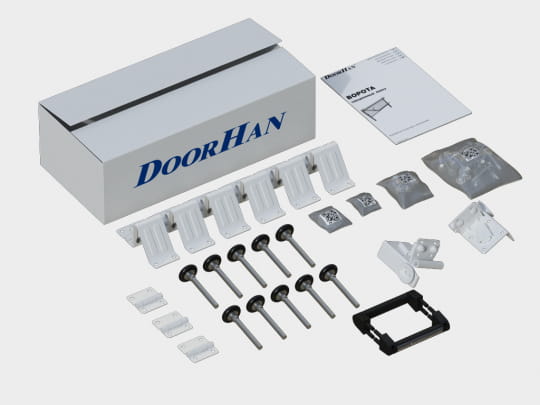

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

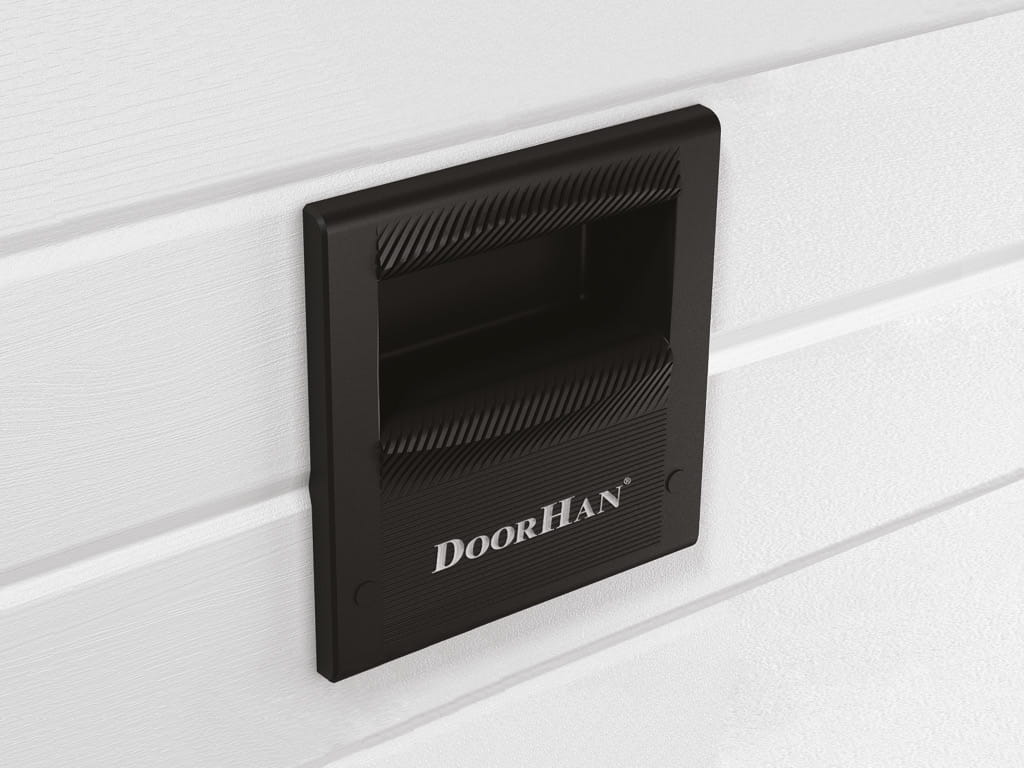

Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

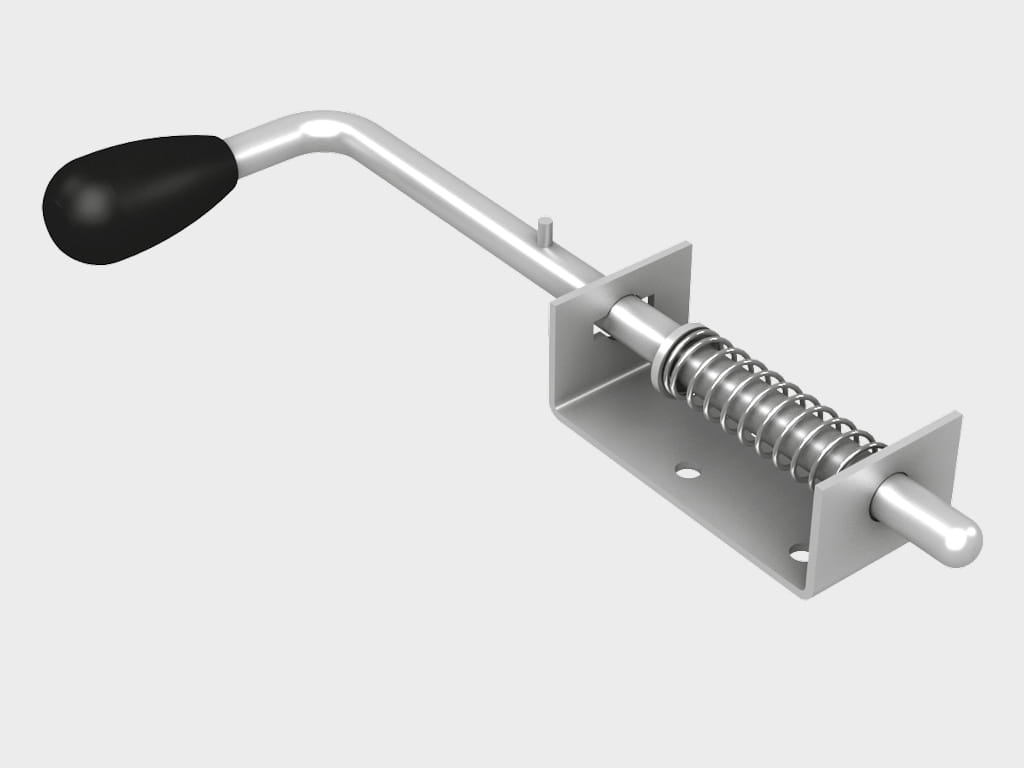

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

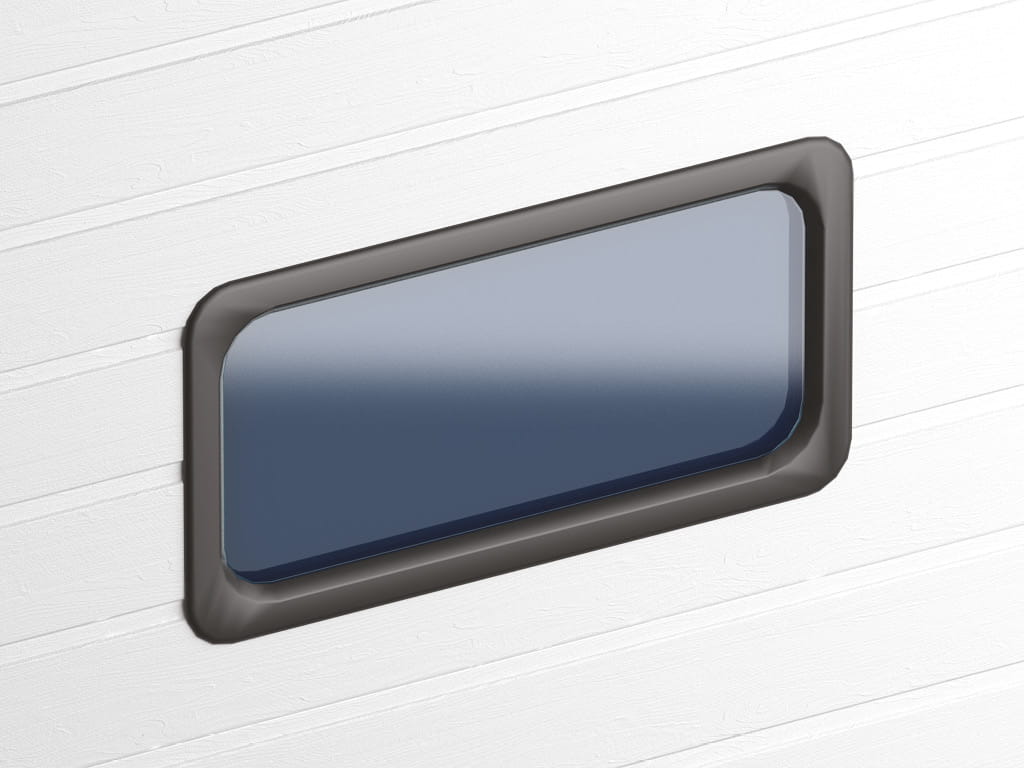

Специальная конструкция окон (размером 627 х 327 или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.

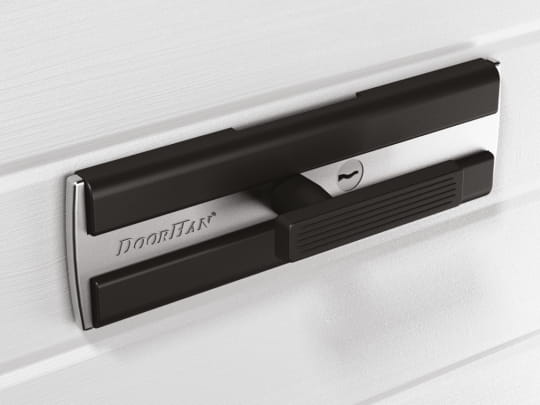

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

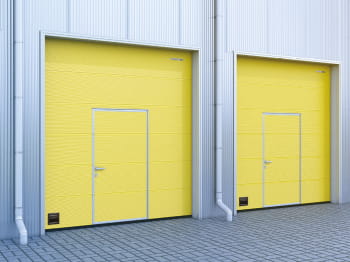

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции.
