Промышленные секционные ворота DoorHan серии ISD03ALU
Промышленные секционные ворота DoorHan серии ISD03ALU
Промышленные секционные ворота серии ISD03 устанавливаются в проемы больших размеров производственных зданий различного типа, складских помещений, цехов, терминалов. За счет конструктивных особенностей данная серия перекрывает проемы шириной до 10 и высотой до 9,5 м. Секционные ворота серии ISD03 обладают повышенными прочностными свойствами, оснащены комплексной системой безопасности, устойчивы к коррозии и способны противостоять воздействию агрессивных сред. Ворота автоматизируются электроприводами для промышленных ворот.
Позвоните нам по телефону: 8 800 250-93-84 и мы подберем для Вас оптимальный вариант!

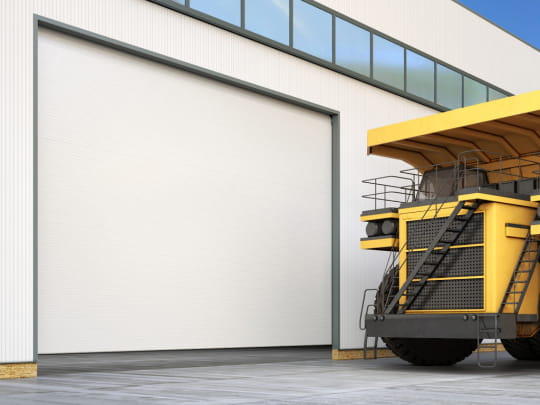

Внешняя сторона секционных ворот
Внутренняя сторона секционных ворот
1
Рекордные показатели
перекрываемых проемов:
ширина — до 10 м;
высота — до 9.5 м
2
Легкий щит, высокие
прочностные характеристики, наилучшие показатели
сопротивления ветровым
нагрузкам
3
Устойчивость щита
к коррозии,
способность противостоять
воздействию агрессивных сред
4
Прочная силовая
конструкция направляющих,
система страховочных
захватов полотна
1. Вертикальная направляющая в сборе
2. Горизонтальная направляющая
3. П-образный кронштейн и барабан
4. Устройство защиты от обрыва пружины
5. Балансирующий пружинный механизм (торсионная пружина)
6. Вал цилиндрический
7. Муфта соединительная
8. Внутренний опорный кронштейн
9. Устройство защиты от разрыва троса
10. Боковая опора с держателем ролика
11. Внутренняя петля

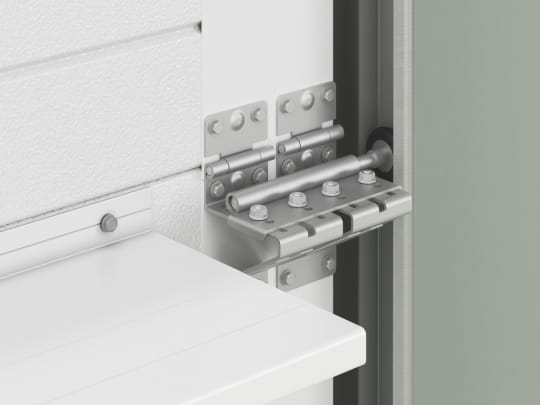

12. Верхняя опора с держателем ролика
13. Усилительный алюминиевый профиль
14. Верхний профиль и уплотнитель
15. Нижний профиль и уплотнитель
16. Пружинный амортизатор
17. С-профиль
18. Силовая монтажная конструкция с системой захвата
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

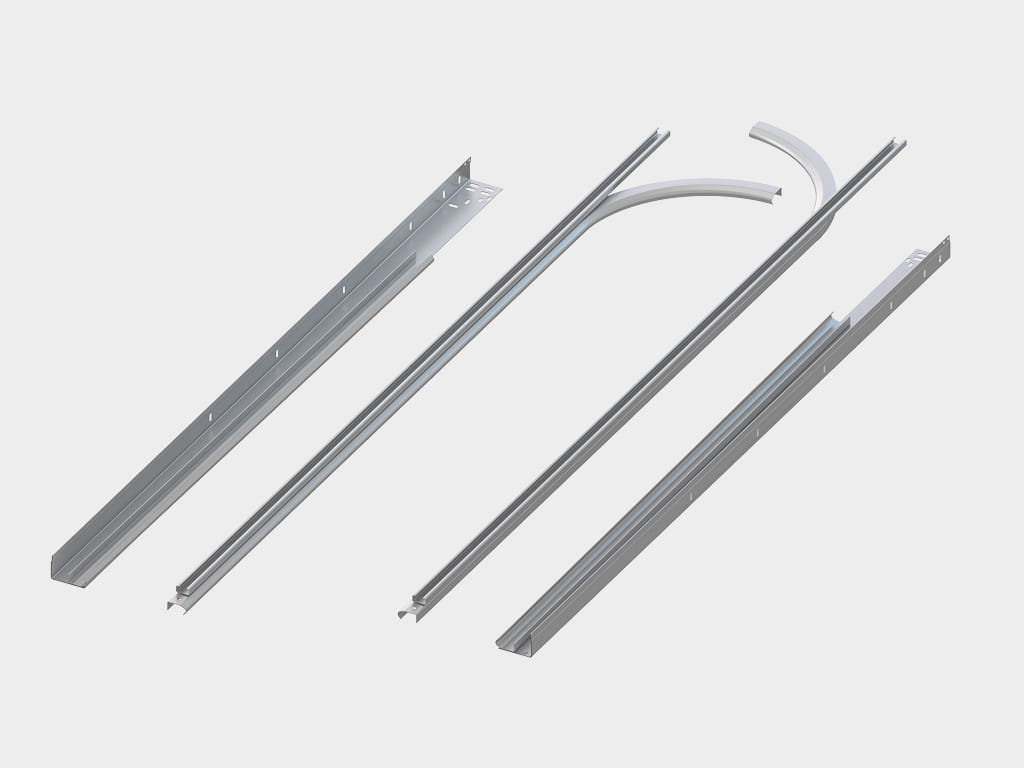

Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

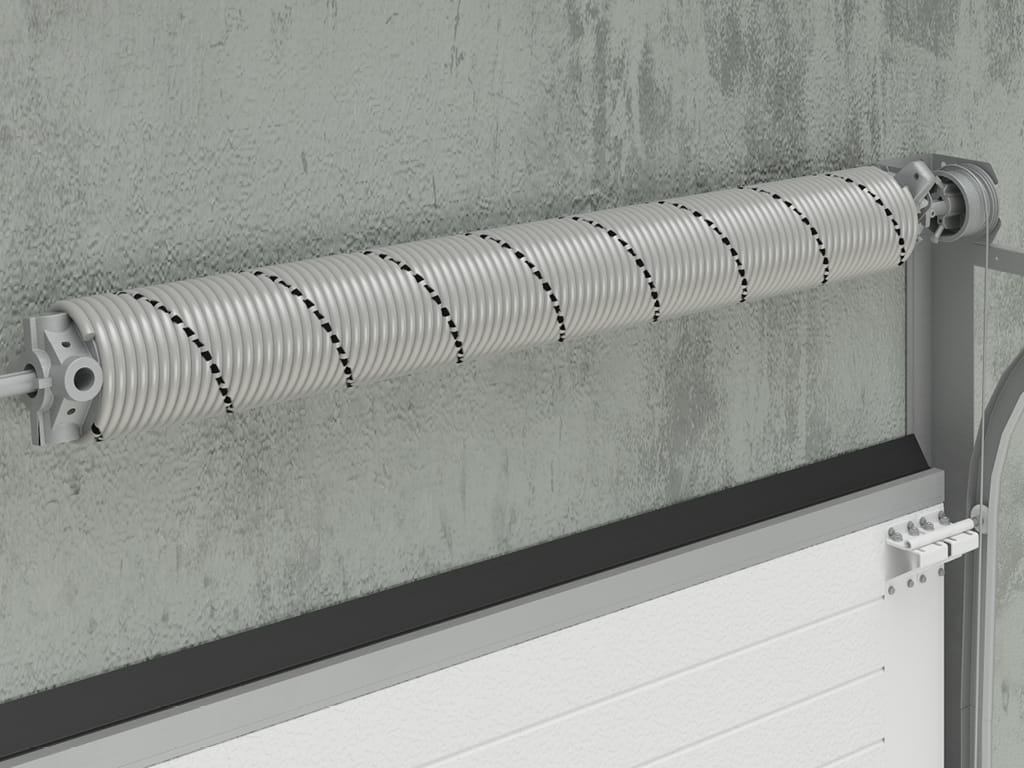

Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот, а также открывание и закрывание ворот без усилий.

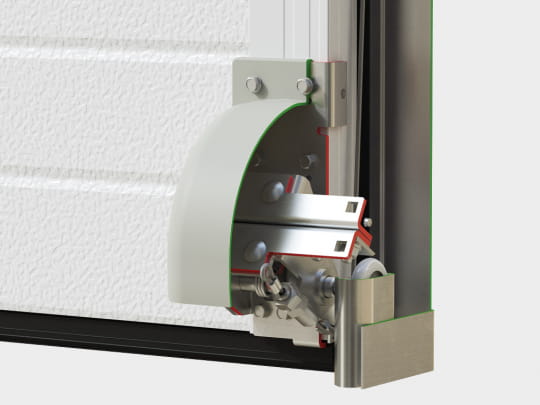

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.

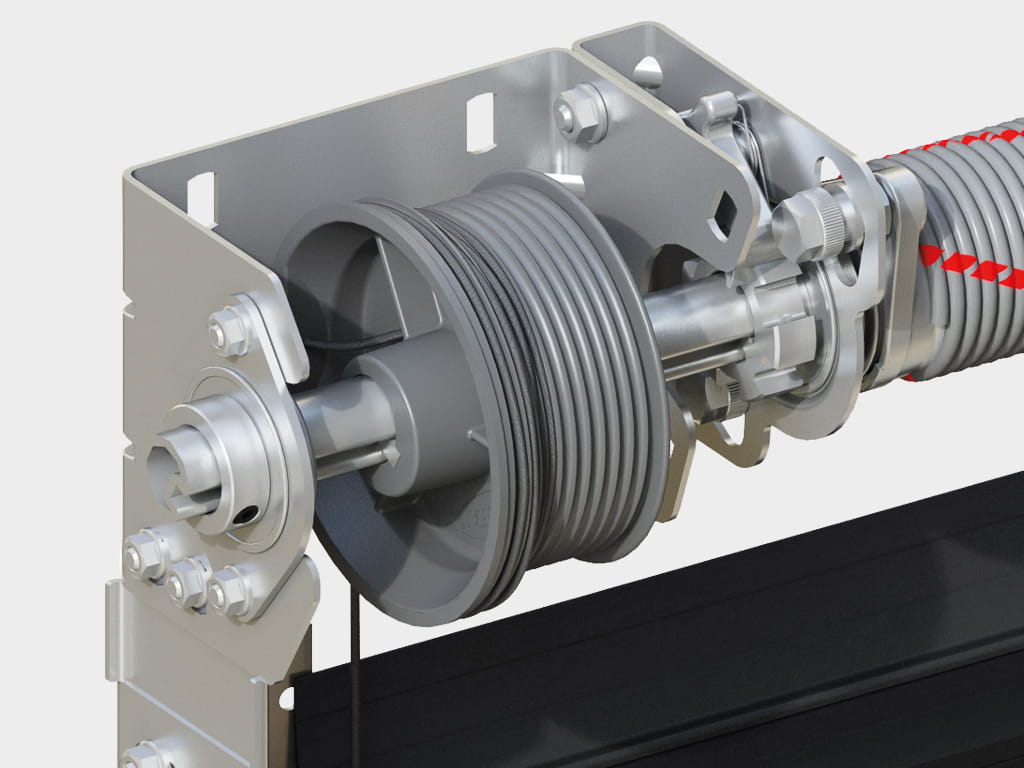

Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.

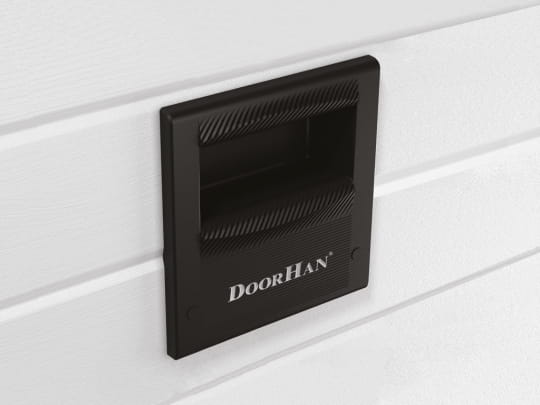

Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.

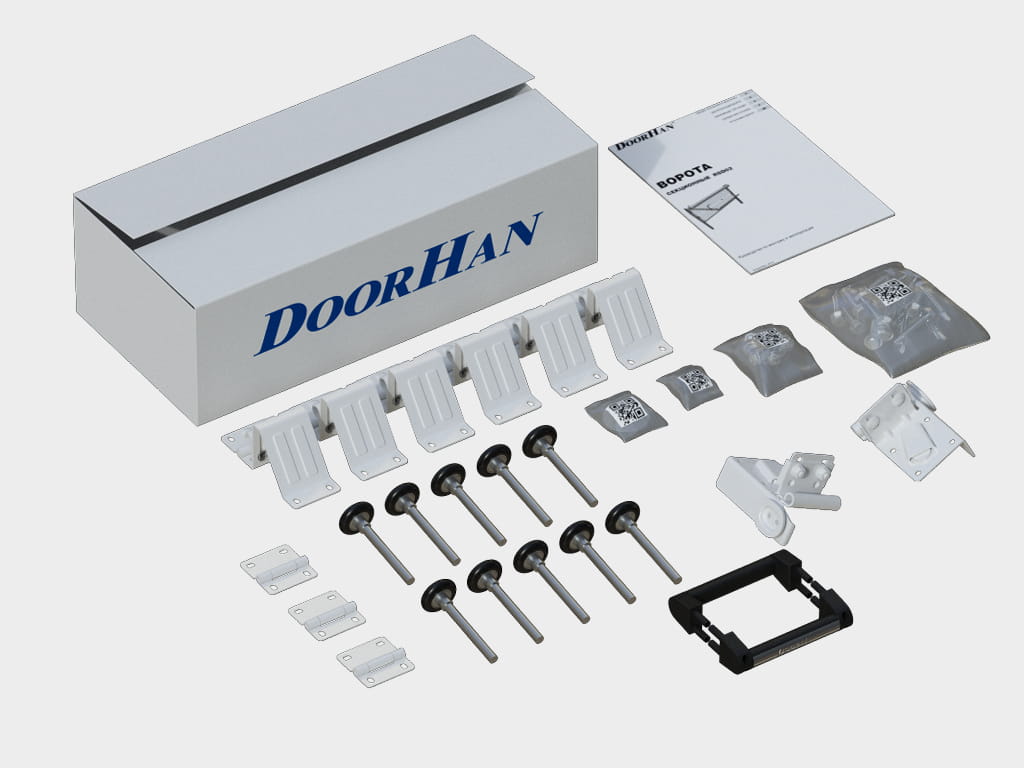

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Силовая монтажная конструкция с системой захвата полотна обеспечивает жесткое положение горизонтальных направляющих при динамических нагрузках и дополнительную страховку от падения полотна ворот. В случае отказа от фермы DoorHan заказчик самостоятельно производит крепежные фермы по предоставленным размерам.

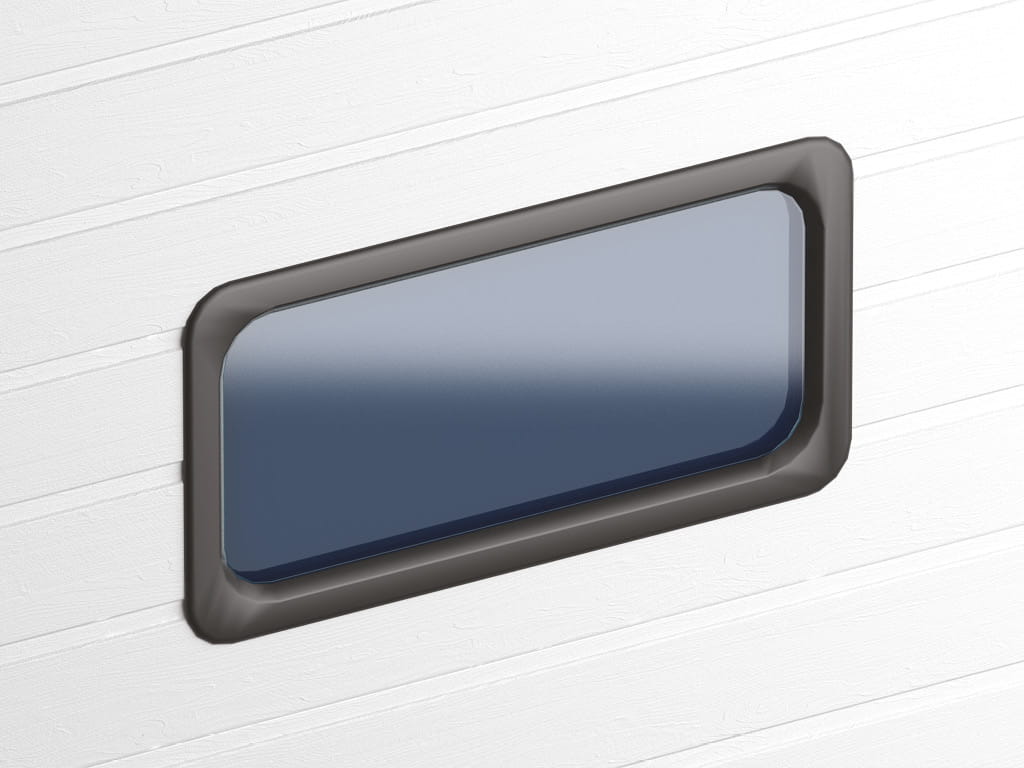

Специальная конструкция окон (размером 627 х 327 или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.

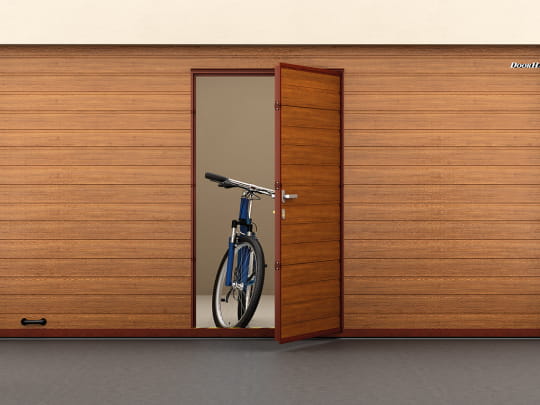

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.

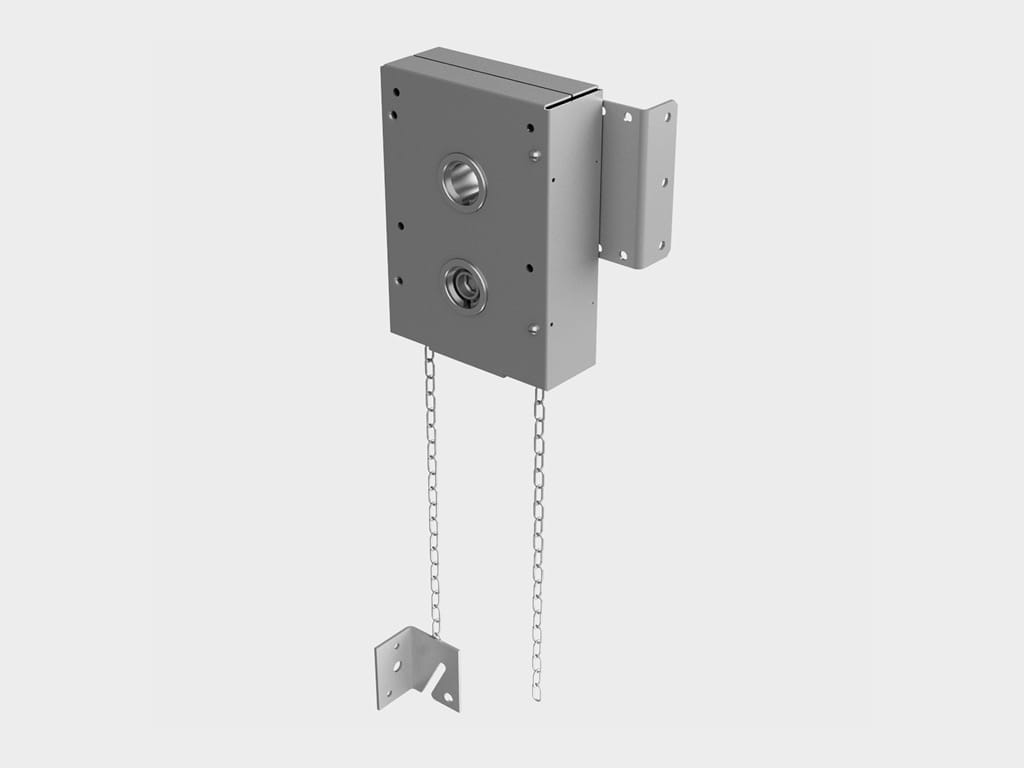

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.

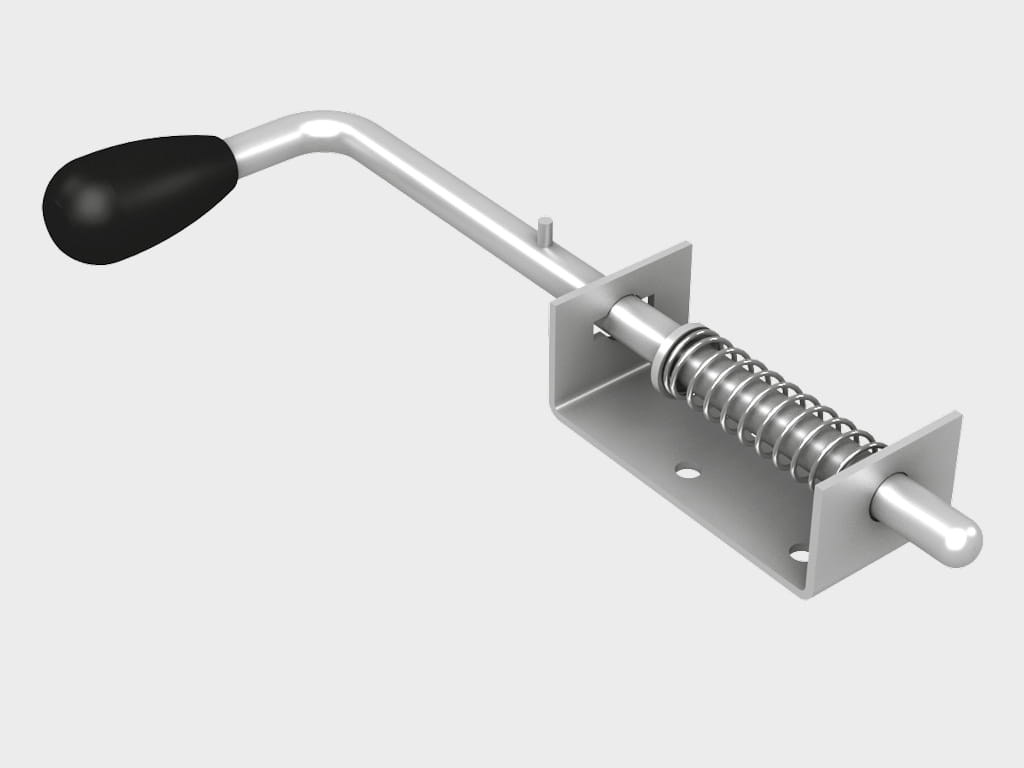

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

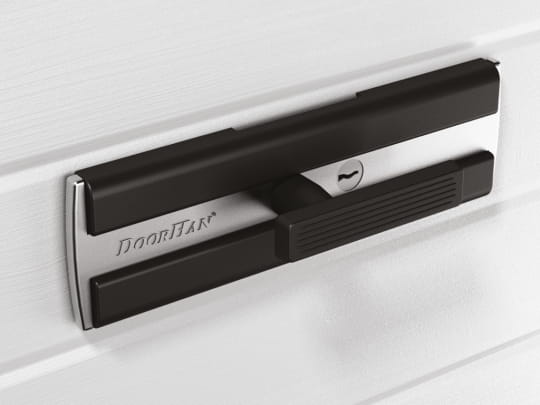

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
