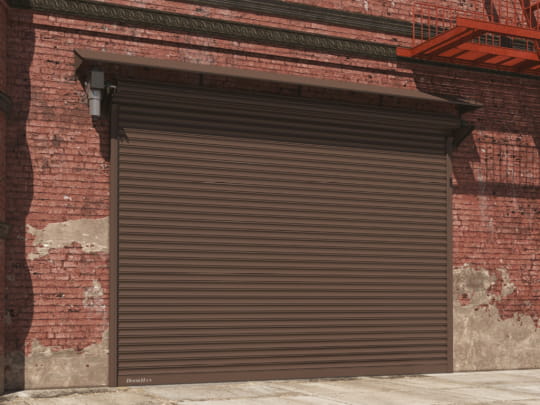

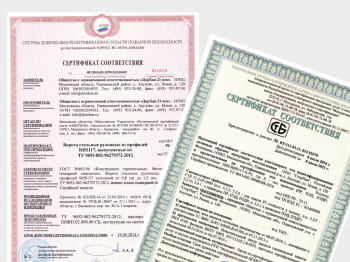

Рулонные ворота с вальным электроприводом устанавливаются на гаражные проемы, складские помещения и промышленные объекты, могут перекрывать большие проемы шириной до 11,8 м. Все комплектующие для рулонных ворот DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Надежность конструкции рулонных ворот DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.

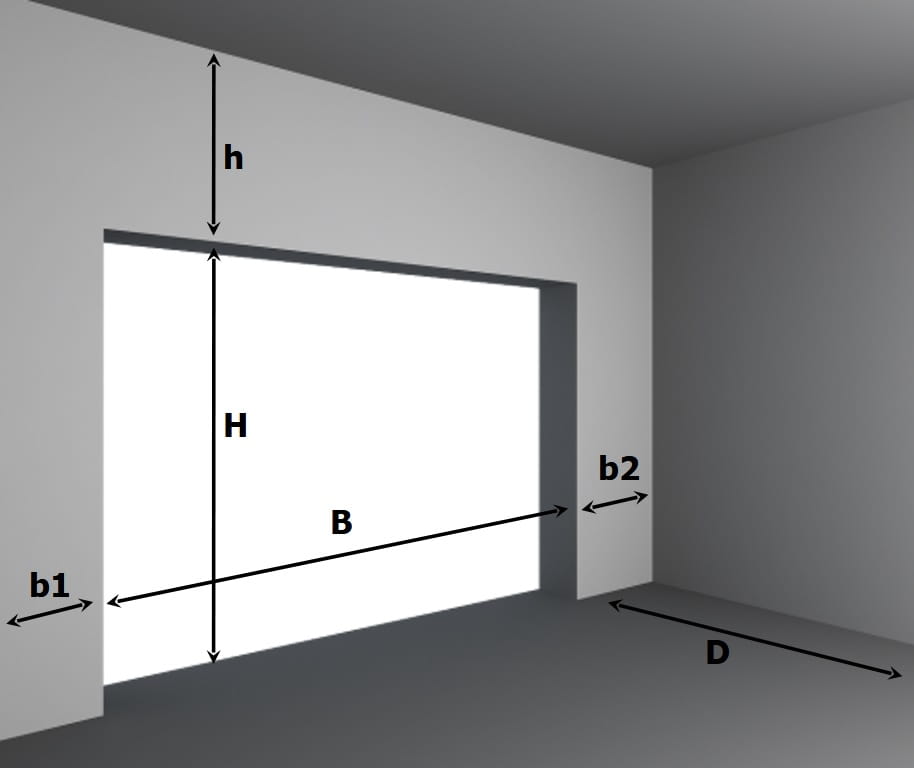

Параметры замера для накладного монтажа: H — высота проема (max), мм B — ширина проема (max), мм h1 — высота притолоки (min), мм b1 и b2 — правое и левое боковые расстояния (min), мм
Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

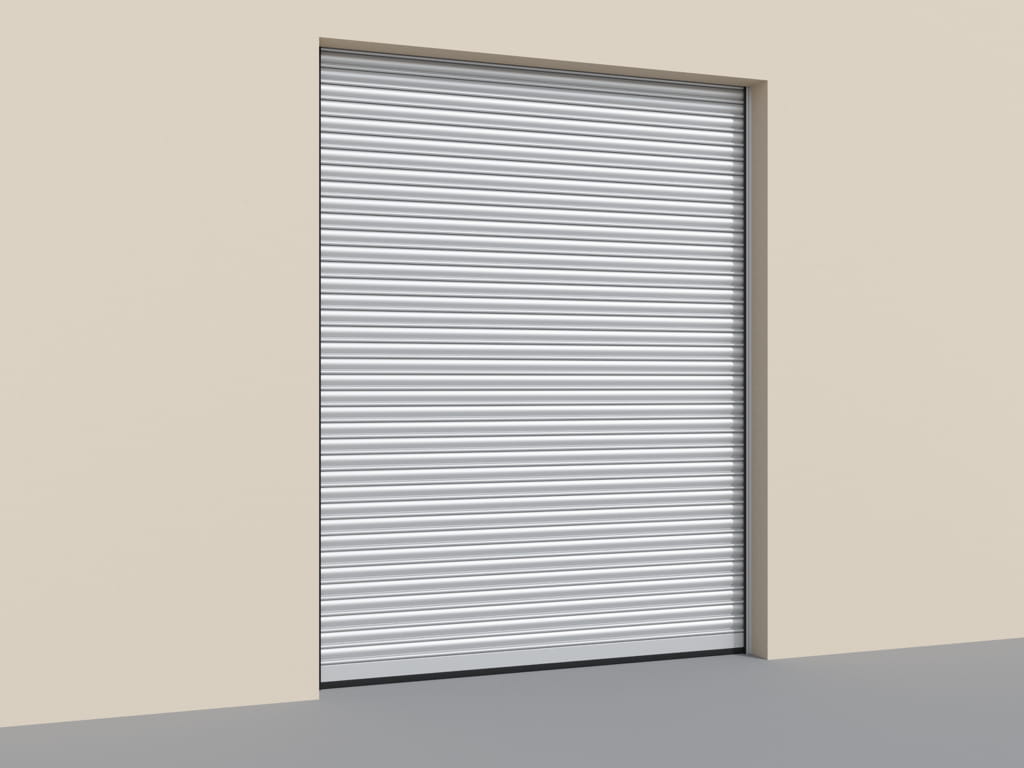

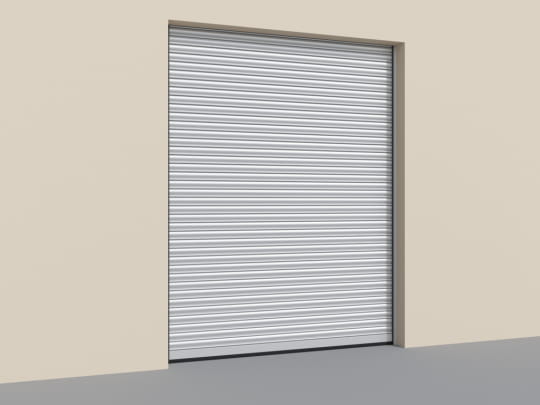

Стальные рулонные ворота с полотном из сплошного профиля RHS117

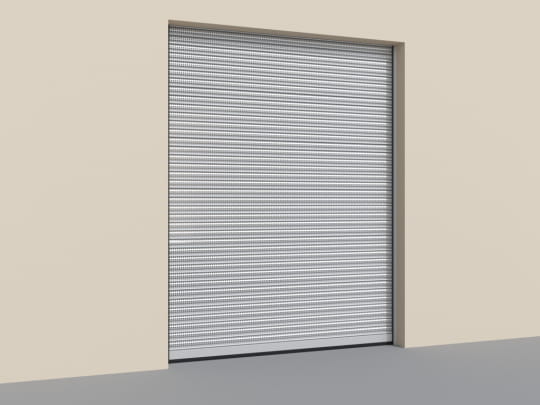

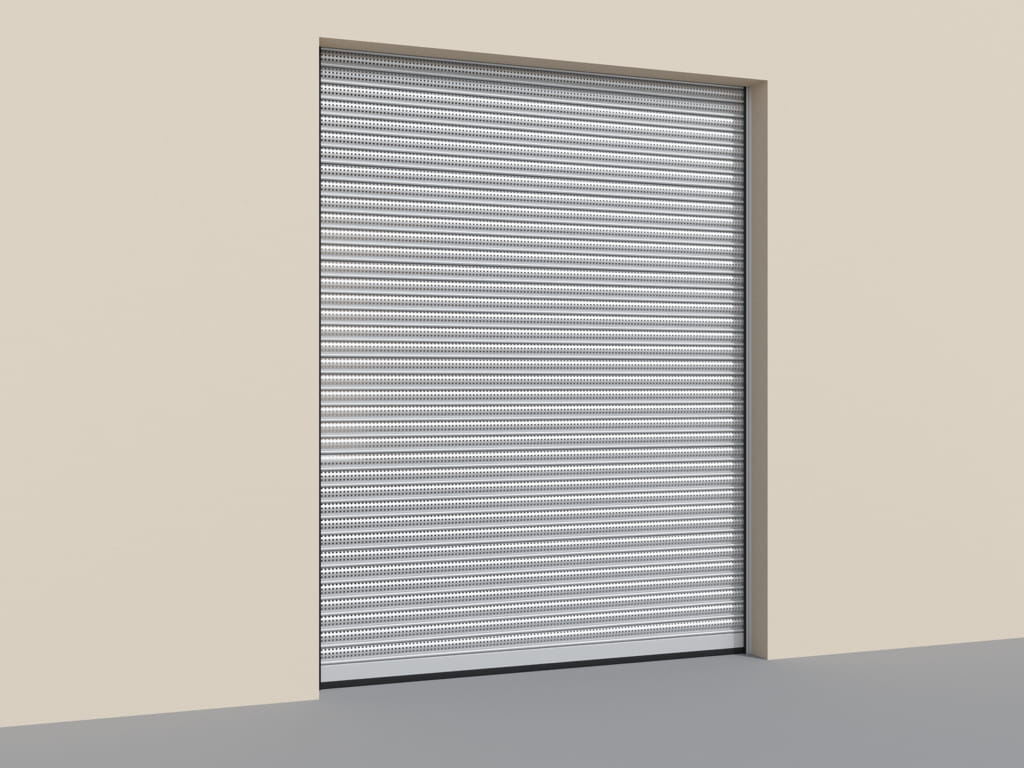

Стальные рулонные ворота с полотном из перфорированного профиля RHS117P

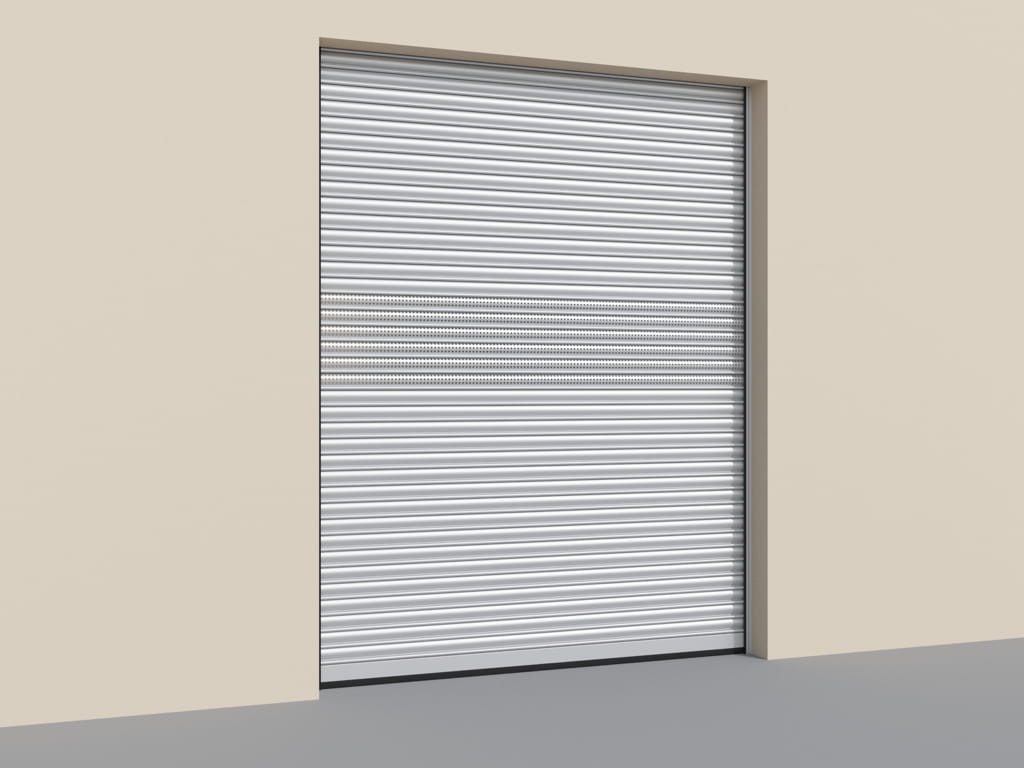

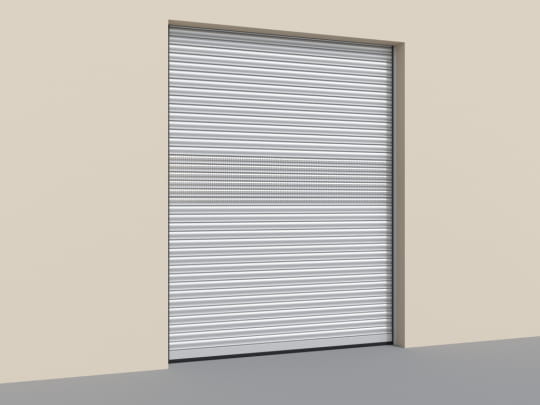

Стальные рулонные ворота с комбинированным полотном из сплошного и перфорированного профиля

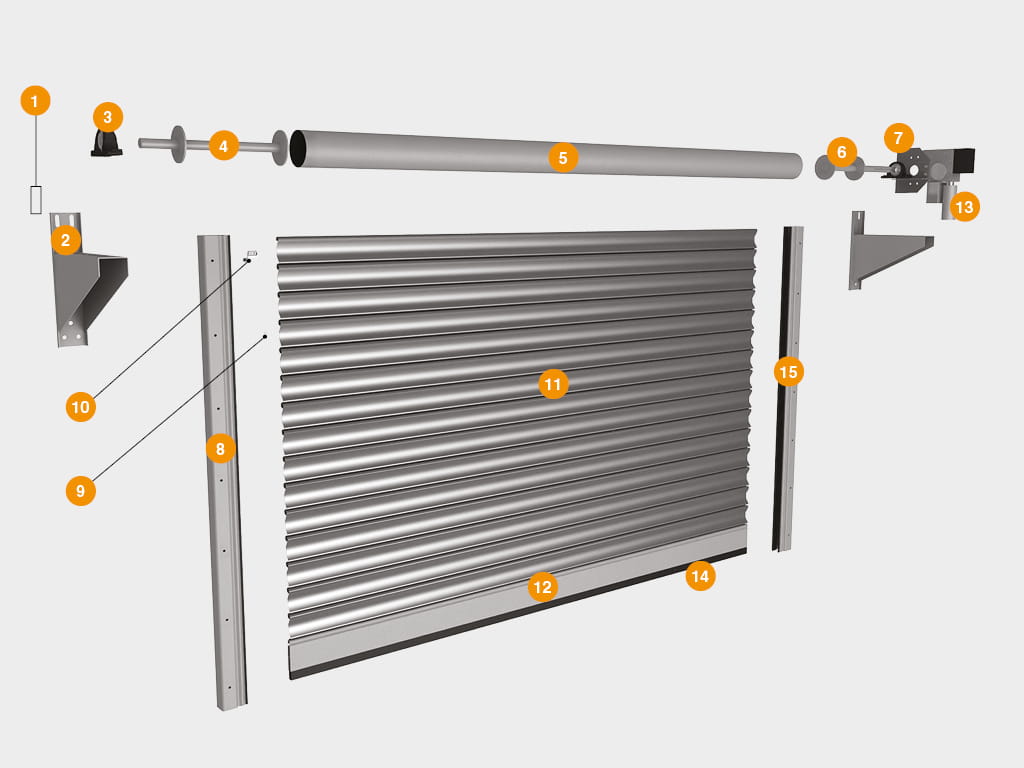

БАЗОВАЯ КОМПЛЕКТАЦИЯ

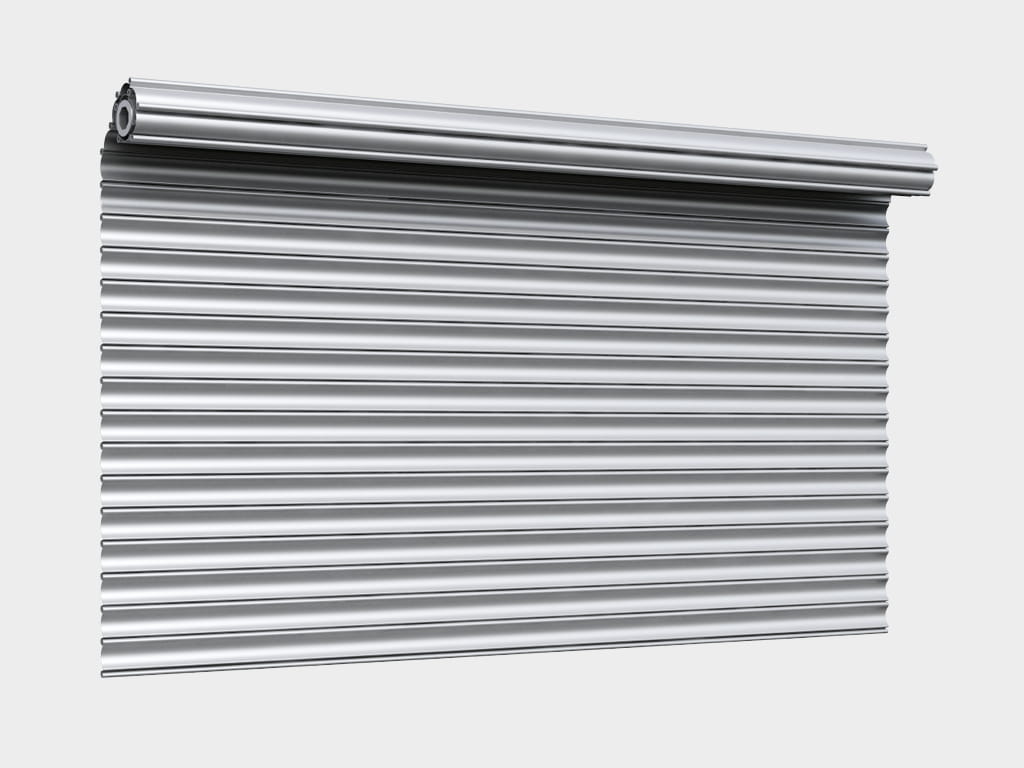

Полотно на валу в сборе. Полотно на валу в сборе состоит из вала с капсулами диаметром 102, 159, 273 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,9 мм. Полотно может быть окрашено в любой из доступных для выбора цветов.

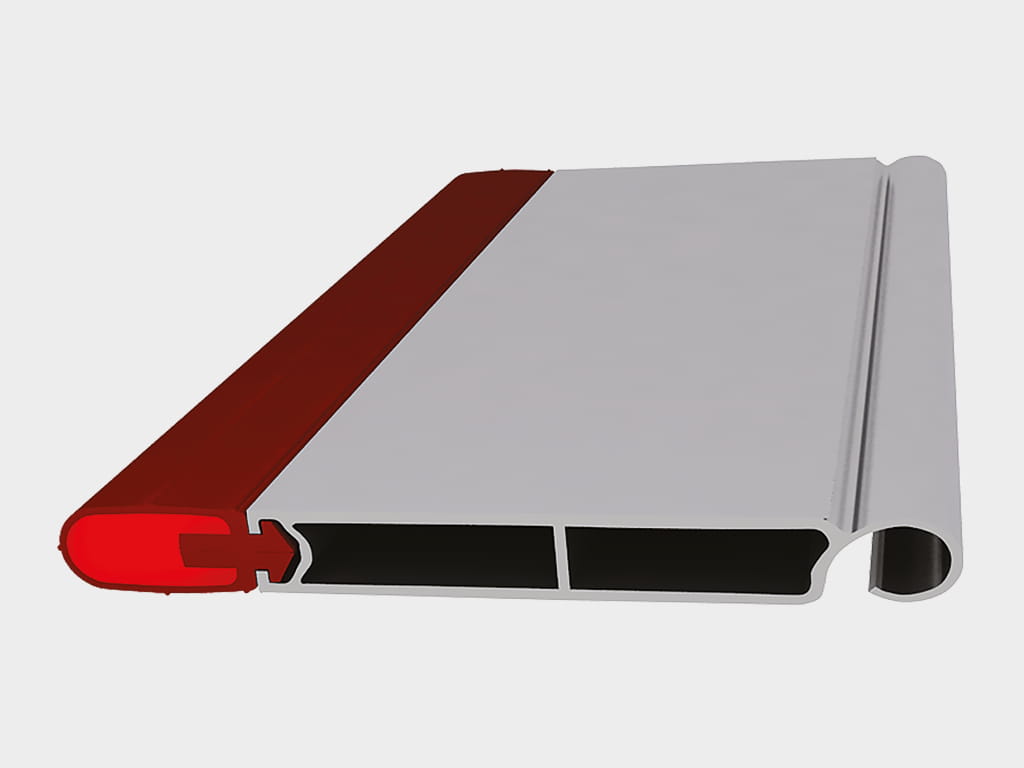

Концевой профиль. Концевой профиль состоит из алюминиевого экструдированного профиля RA120E с толщиной стенки 2,5 мм и нижнего уплотнителя UP4 или UP6 (для установки оптосенсоров).

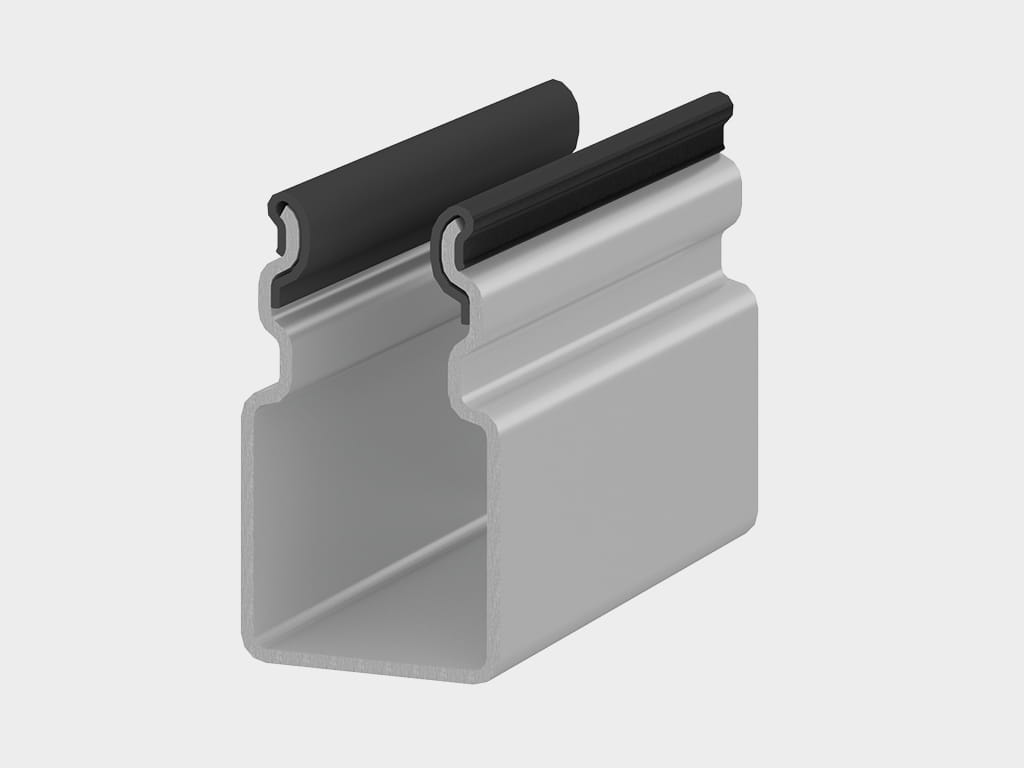

Комплект направляющих профилей. Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Толщина стенки направляющего профиля 2,5 мм. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.

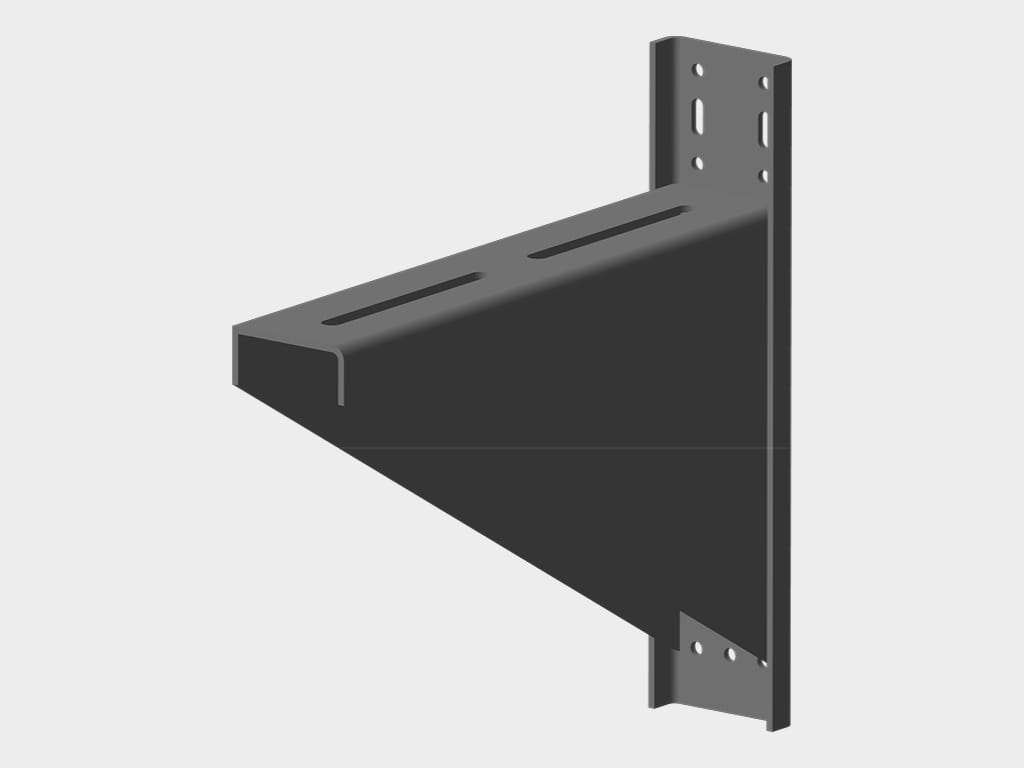

Консоли. Консоли могут быть двух типоразмеров: 425 или 650 мм. Стальные, оцинкованные.

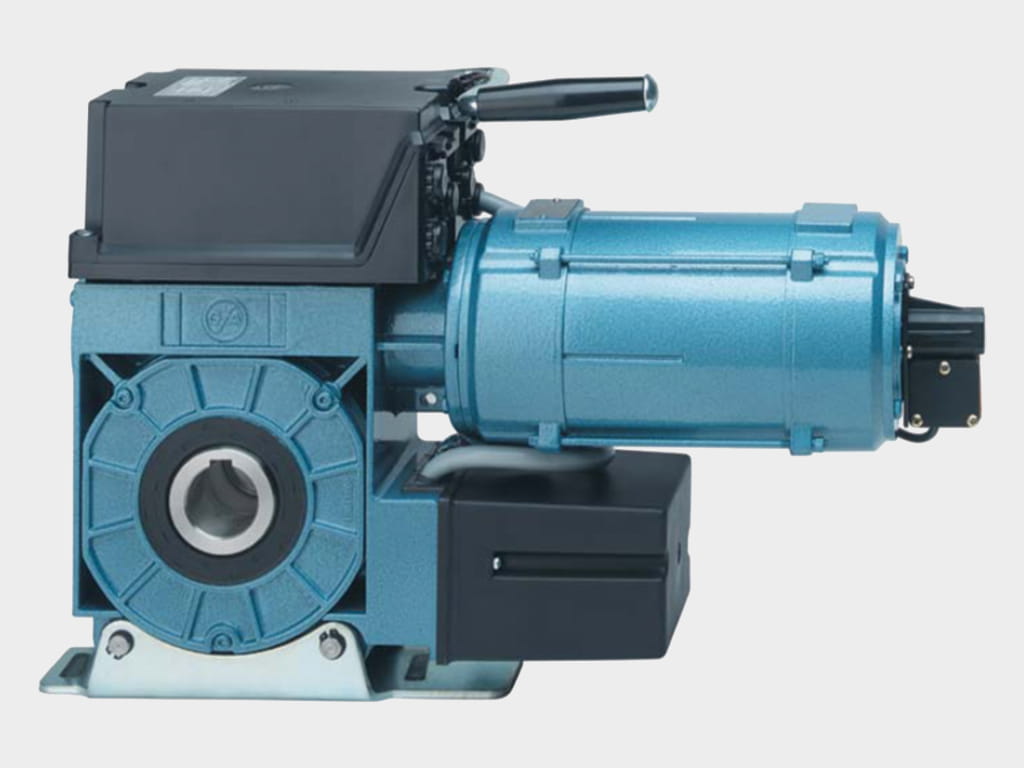

Электропривод навальный. Электропривод вальный поставляется с комплектом кронштейнов и метизов для крепления привода и суппорта с подшипником.

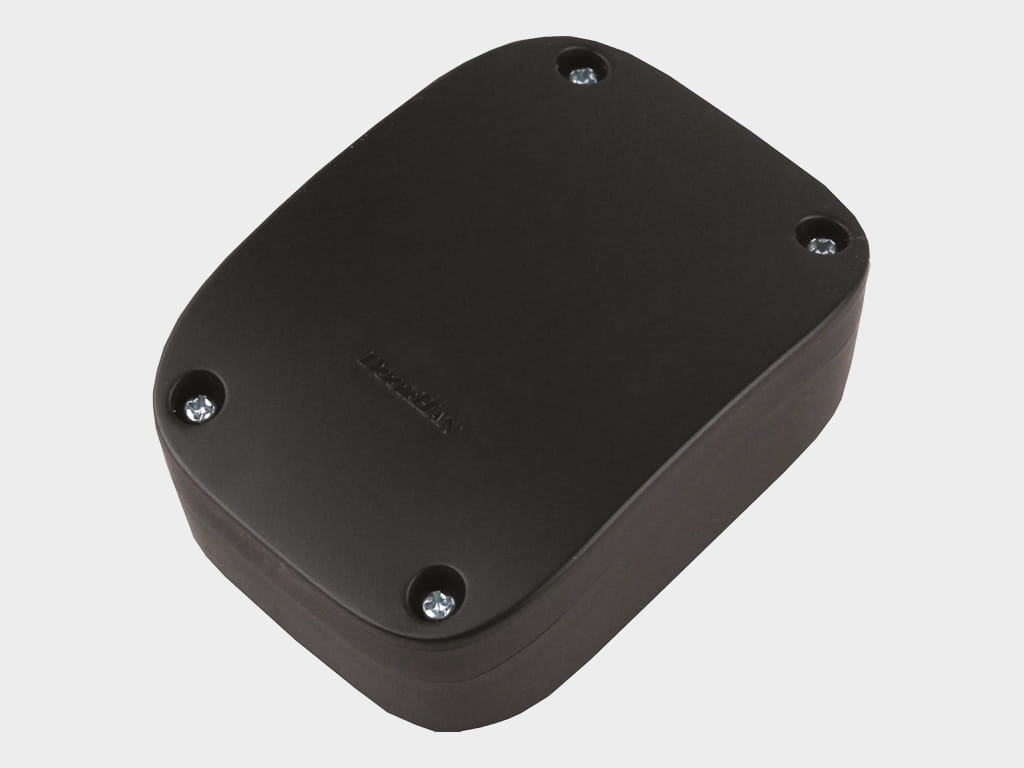

Коробка с дополнительной комплектацией.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

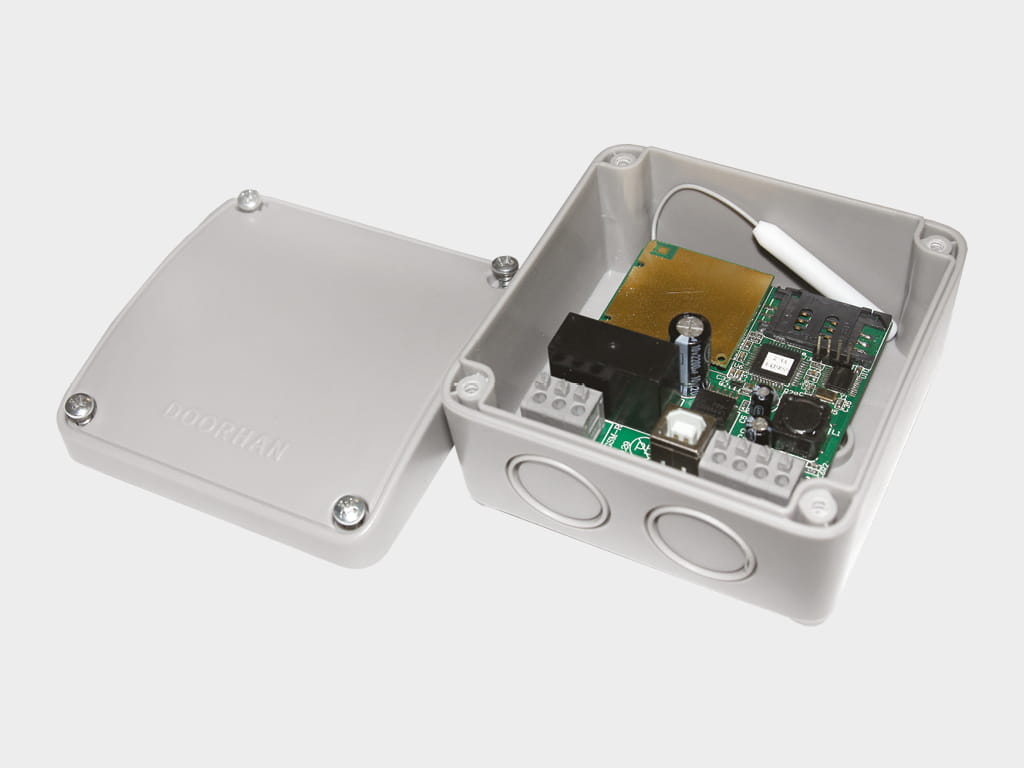

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума

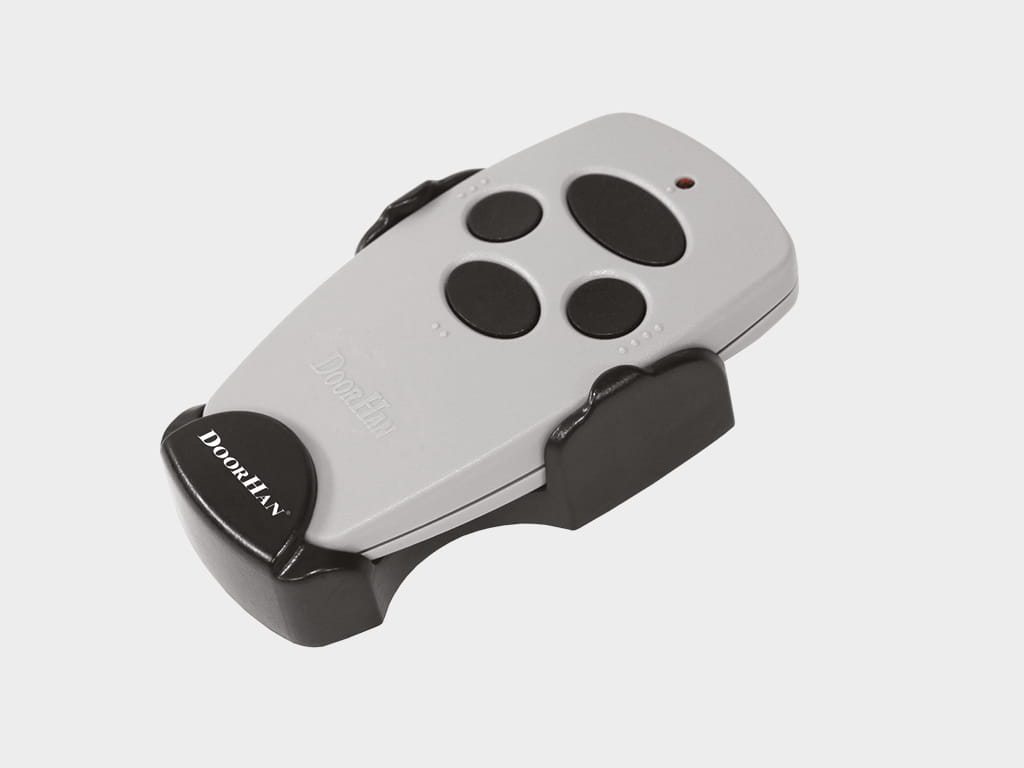

Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами

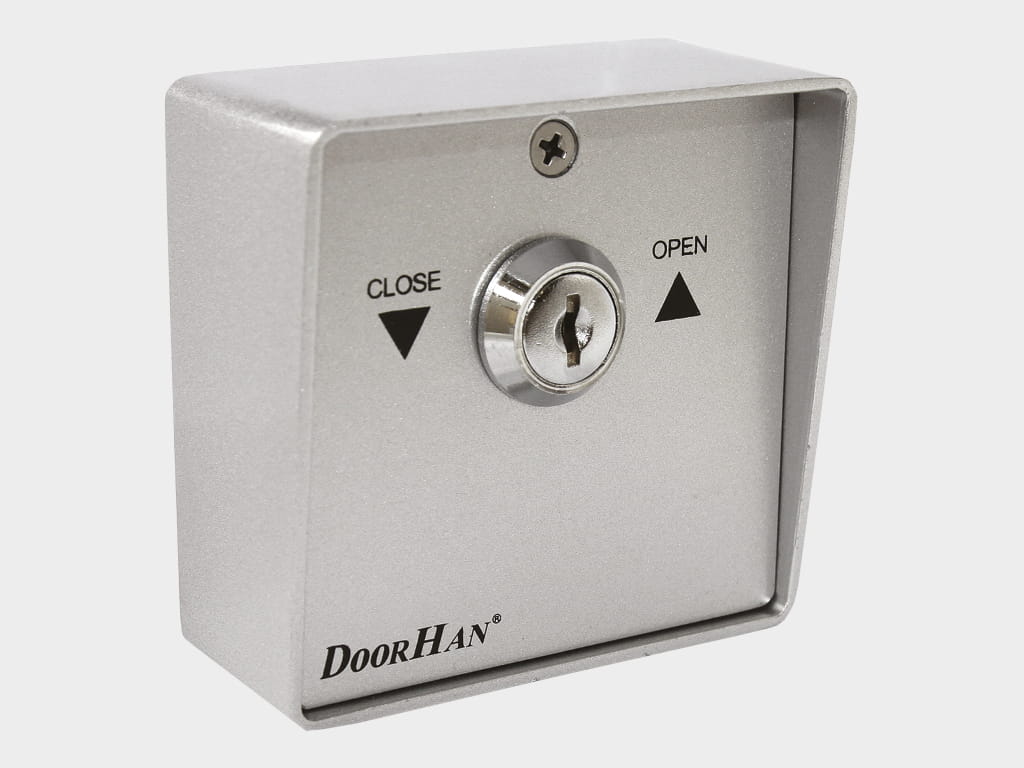

Выключатель ключ-кнопка SWM (металлический)Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

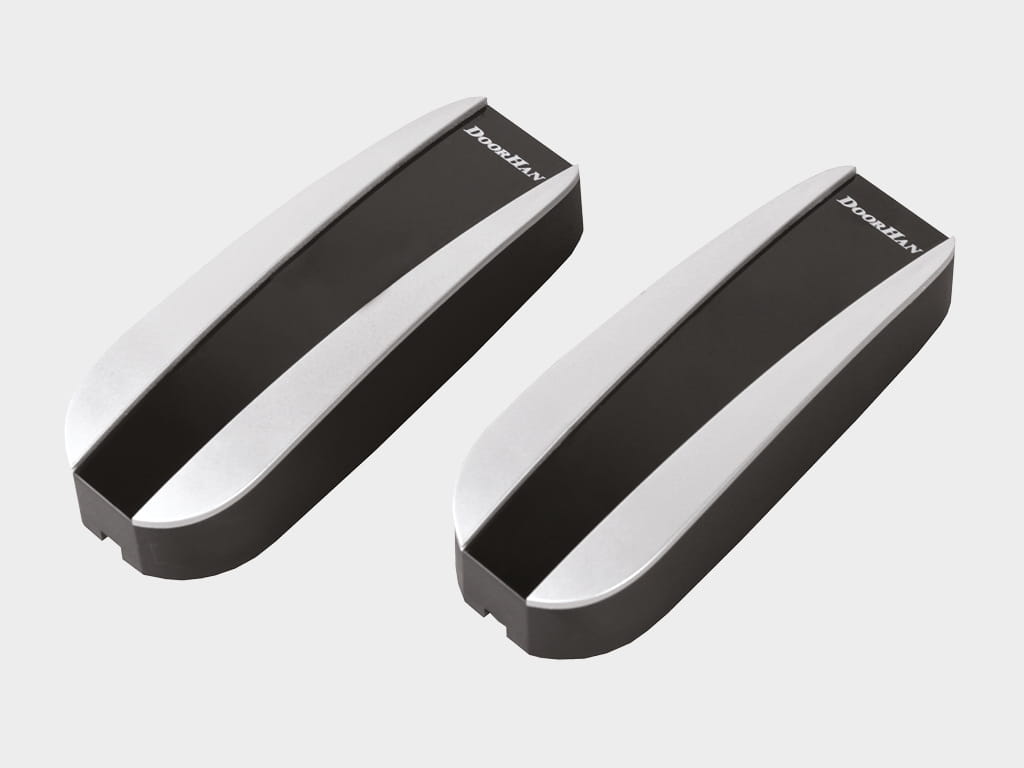

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника
