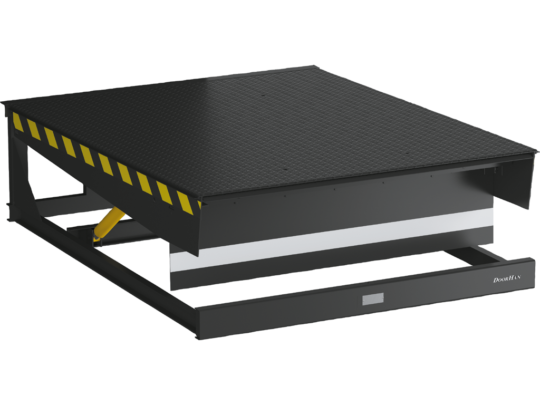

Электрогидравлические уравнительные платформы с выдвижной аппарелью серии DS являются наиболее эффективными устройствами для обеспечения доступа автопогрузчика из склада в кузов автомашины. Используются в случаях, когда необходимо максимально точно позиционировать аппарель в кузове, а также при боковой загрузке автомобилей. Сегменты аппарели обеспечивают возможность работы с автомобилями, ширина которых меньше ширины платформы.

При запуске платформа поднимается, а аппарель выдвигается. Далее платформа опускается до тех пор, пока аппарель не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа снова поднимается, аппарель задвигается, платформа возвращается в исходное положение. Монтаж платформы возможен подвесным или встроенным способом.

ЗОНА ПРИМЕНЕНИЯ

DLHH_general view_1

1

Защита от коррозии: порошковая краска, предварительная обработка поверхности в дробеструйной камере

2

Долгий срок службы при интенсивном использовании благодаря высокоточной роботизированной сварке

3

Наличие «Зимних пакетов» для использования в районах с экстремально низкими температурами

4

Комплексное решение, полный спектр перегрузочного оборудования от одного производителя

Дизайн

Цвет

RAL 9005

RAL 5005

КОНСТРУКЦИЯ

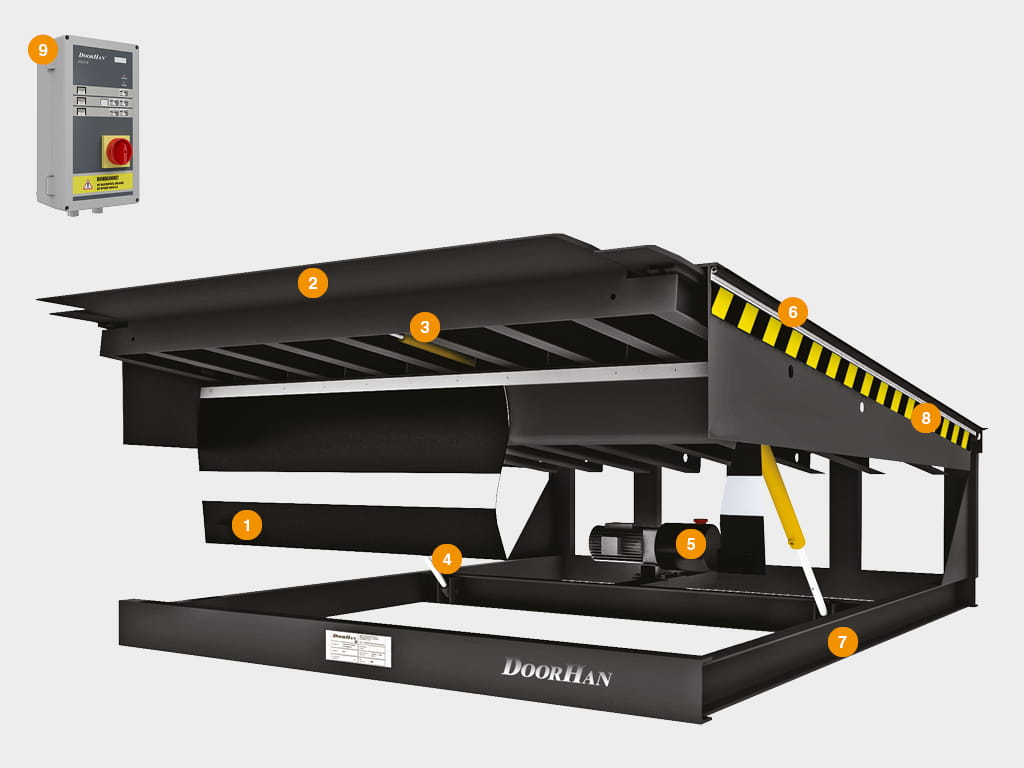

1. ПВХ-шторка фронтальная
2. Аппарель
3. Цилиндр аппарели
4. Подъемный цилиндр
5. Гидравлический насос
6. Крышка платформы
7. Ферма
8. Сигнальная желто-черная полоса
9. Блок управления

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Подготовка приямка. Приямок для платформы готовится строго в соответствии с чертежами, которые предоставляет изготовитель.

СПОСОБЫ МОНТАЖА

DS_installation_embedded — Встроенный монтаж

DS_installation_suspended — Подвесной монтаж

СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Tele-lip_500_mm — Стандартная аппарель 500 мм. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины.

Tele-lip_1000_mm — Аппарель 1000 мм. Фаска 35 мм. Удлиненная, целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины в случаях, когда длины аппарели 500 мм недостаточно или для организации «теплого» дока в случае, когда ворота опускаются перед платформой, закрывая тепловой контур здания.

Tele-lip_3_segments — Аппарель сегментированная (3 сегмента). Фаска 35 мм. Исполняется с 3 сегментами. Выдвигаясь целиком, допускает возможность использования центрального, а также одного или двух боковых сегментов. Позволяет использовать платформу с автомобилями, имеющими ширину меньше стандартной. Доступна только для платформ грузоподъемностью 6000 кг.

Tele-lip_5_segments — Аппарель сегментированная (5 сегментов). Фаска 35 мм. Исполняется с 5 сегментами. Выдвигаясь целиком, допускает возможность использования центрального, а также от одного до четырех боковых сегментов. Позволяет использовать платформу с автомобилями, имеющими ширину меньше стандартной. Доступна только для платформ грузоподъемностью 6000 кг.

Tele-lip_tappered — Клинообразная аппарель. Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины.

Tele-lip_without_bending — Аппарель без подгиба. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины, в случае использования погрузчиков с низким и очень низким клиренсом.

БАЗОВАЯ КОМПЛЕКТАЦИЯ

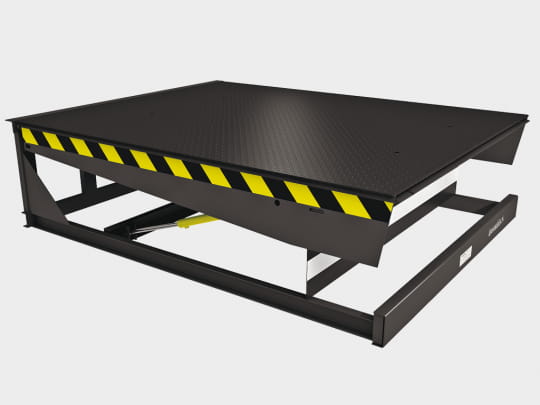

DS_base_1 — Уравнительная платформа

DS_base_2 — Соединение для блока управления

DS_base_3 — Уплотнитель боковой

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

DS_base_DCUT-1 — Блок управления DCUT-1 — базовый. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Возврат в парковочное положение по удержанию кнопки. Блокировка платформы при закрытых воротах.

DS_base_DCUT-2 — Блок управления DCUT-2 — с расширенными функциями. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей.

DS_base_DCUT-3 — Блок управления DCUT-3 — комплексное устройство для управления элементами перегрузочного дока. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей. Управление приводом ворот. Управление надувным герметизатором.

DLHH_additional complete_2 — Сенсор фотоэлектрический предназначен для взаимной блокировки платформы и секционных ворот. При закрытых воротах датчик блокирует управление платформой, чтобы избежать повреждения ворот.

DE_option_wheel guides — Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления и устанавливаются на площадке перед доком двумя способами — на анкерных болтах и с помощью бетонирования.

DE_option_guard — Ограждения устанавливаются внутри помещения, предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, могут иметь произвольную форму и выполняются по эскизам заказчика.

DE_option_column — Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм.

DLHH_additional_complete_TRAFFICLIGHT — Светофор Traffic-light-LED предназначен для обеспечения безопасного движения грузового автомобиля и погрузчика в момент подъезда/отъезда и процесса погрузки. Может быть подключен к блокам управления серий DCUT-2, DCUT-3.

DE_option_bumper 250×250 — Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

DE_option_Bumper 450×250 — Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

bumper_new5 — Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

bumper_new — Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

bumper_new2 — Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

bumper_new4 — Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи».

bumper_new3 — Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450x250x100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и датчика парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

DE_option_bumper steel — Артикул «BS500х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 500 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Металлический корпус на бампере служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

DE_option_bumper steel — Артикул «BS800х255х205». Построен на базе бампера 450x250x100 мм. Бампер стальной 800 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Металлический корпус на бампере служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

свет. осв. доска — Светодиодный светильник с кронштейном для освещения дока.

ПЛАТФОРМА_DLHHI2520-(06)C — «Зимний пакет» включает в себя гидростанцию с подогревом. Позволяет использовать платформу при температурах до -30°.
