Секционные ворота RSD01LUX предназначены для перекрытия въездных проемов шириной до 3 000 мм и высотой до 2 750 мм в гаражах, бытовых и технических помещениях. За счет низкого типа подъема, данная серия имеет минимальные требования к параметрам проема — может быть установлена в помещениях, имеющих пристенки от 100 мм и притолоку от 110 мм. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью. Конструкция ворот термоэффективна, прочна и проста в монтаже. Ворота серии RSD01LUX можно заказать на всей территории России со сроком исполнения заказа от 1 часа.
Звоните: 8 800 250-93-84 и мы подберем для Вас лучшее предложение!

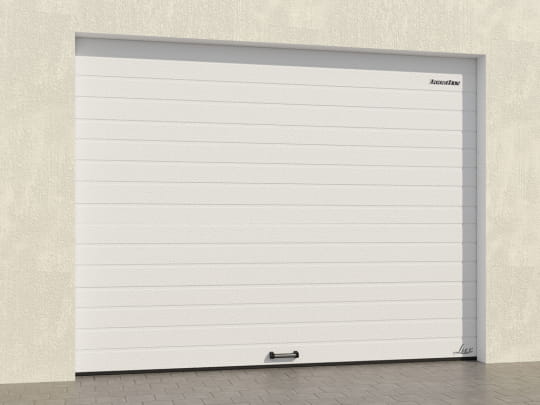

Внешняя сторона секционных ворот

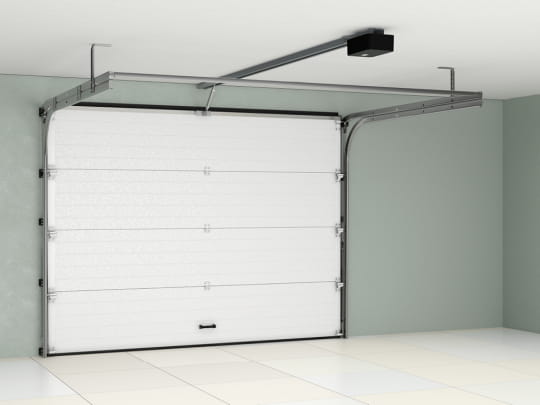

Внутренняя сторона секционных ворот
1
Минимальные сроки изготовления (от 1 часа)
За счет постоянного наличия комплектующих в регионах и оптимизированной технологии производства
2
Привлекательная цена
За счет оптимизации конструкции и полного цикла производства всех комплектующих
3
Алюминиевая сэндвич панель
Легкая, надежная, стойкая к негативным воздействиям
4
Простой монтаж
Благодаря оптимальному количеству элементов и наличию всех необходимых монтажных отверстий

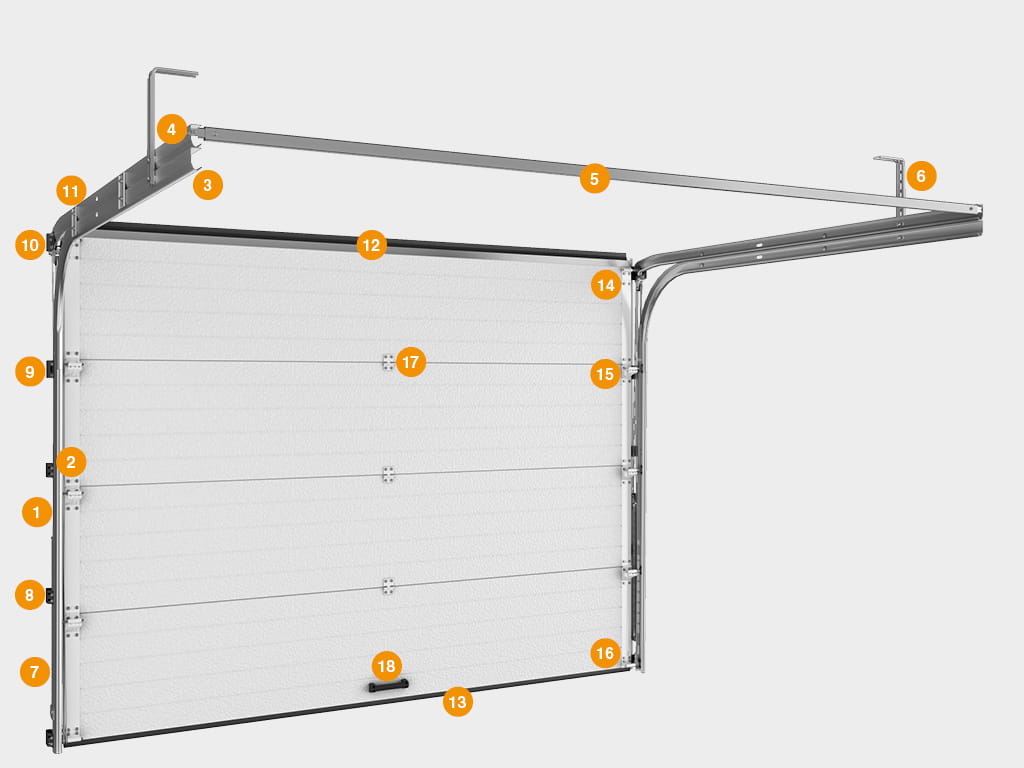

1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку
7. Система уравновешивания полотна — пружины растяжения
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля
18. Ручка
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

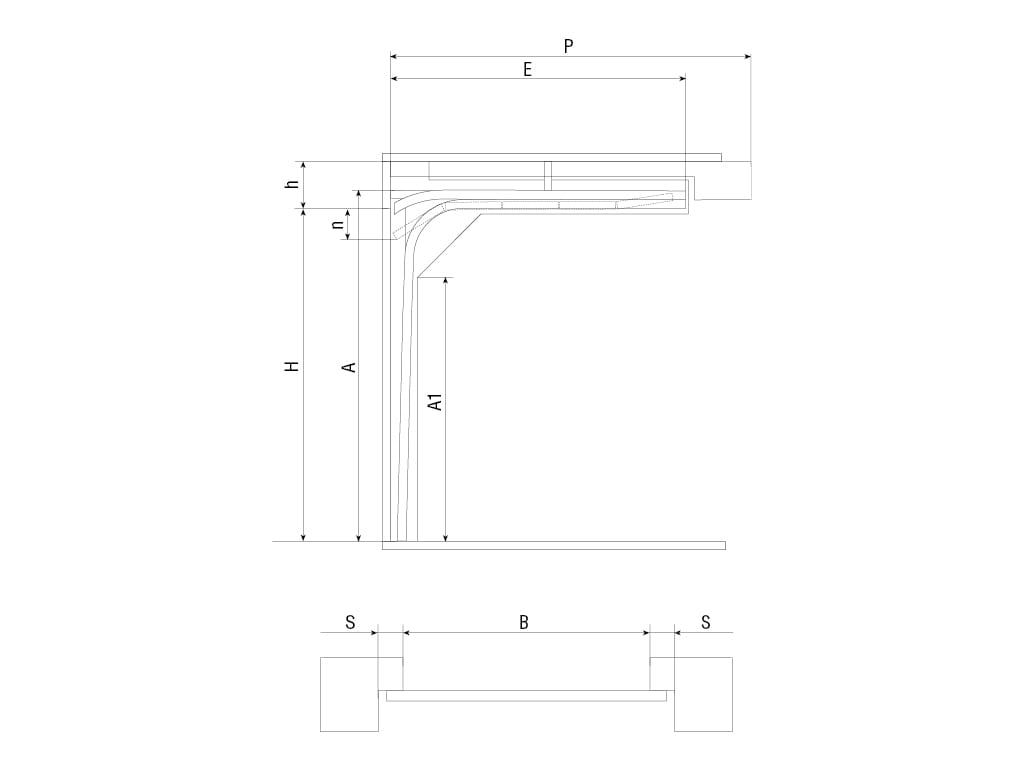

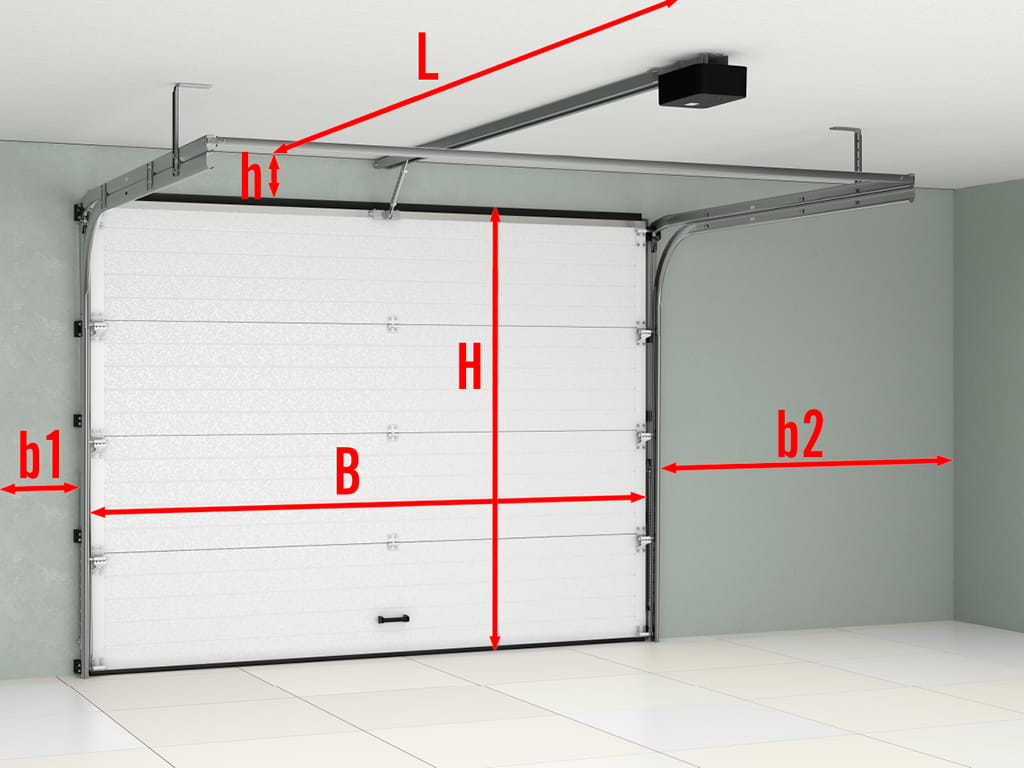

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 110 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Низкий подъем (пружины растяжения)
БАЗОВАЯ КОМПЛЕКТАЦИЯ

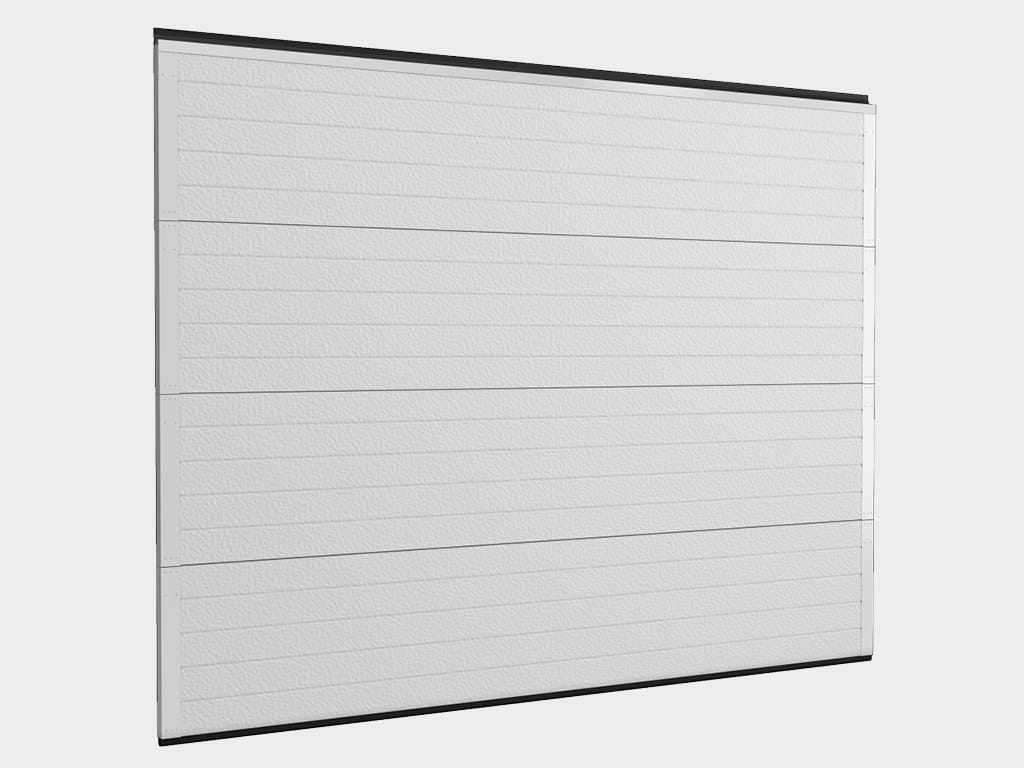

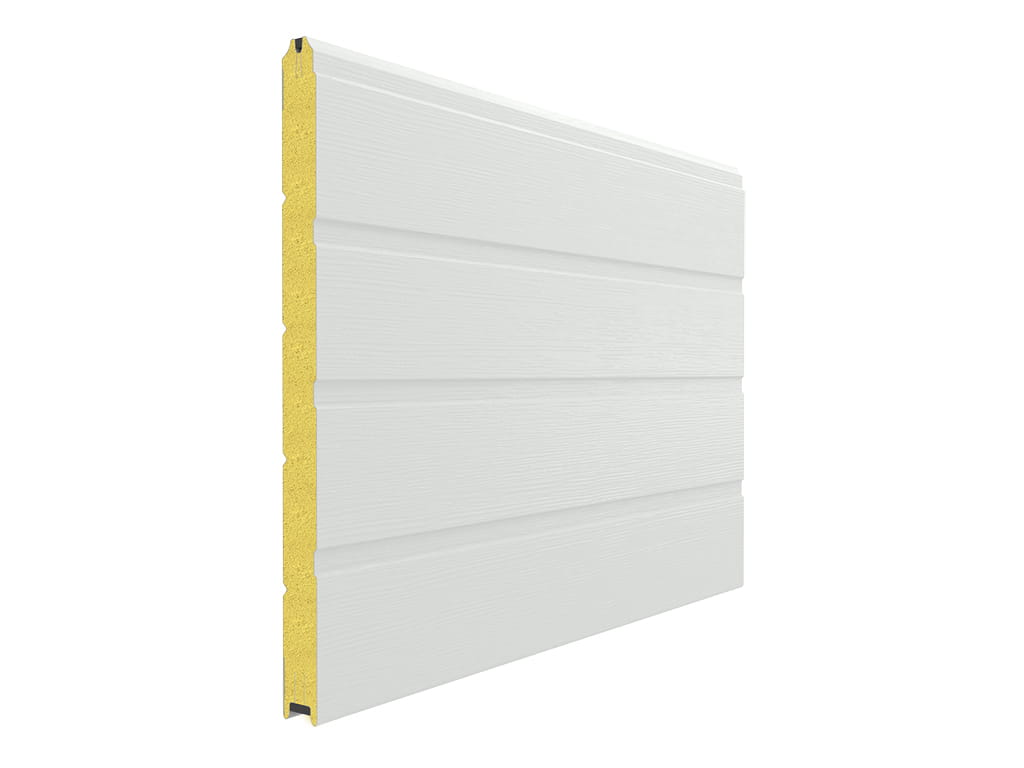

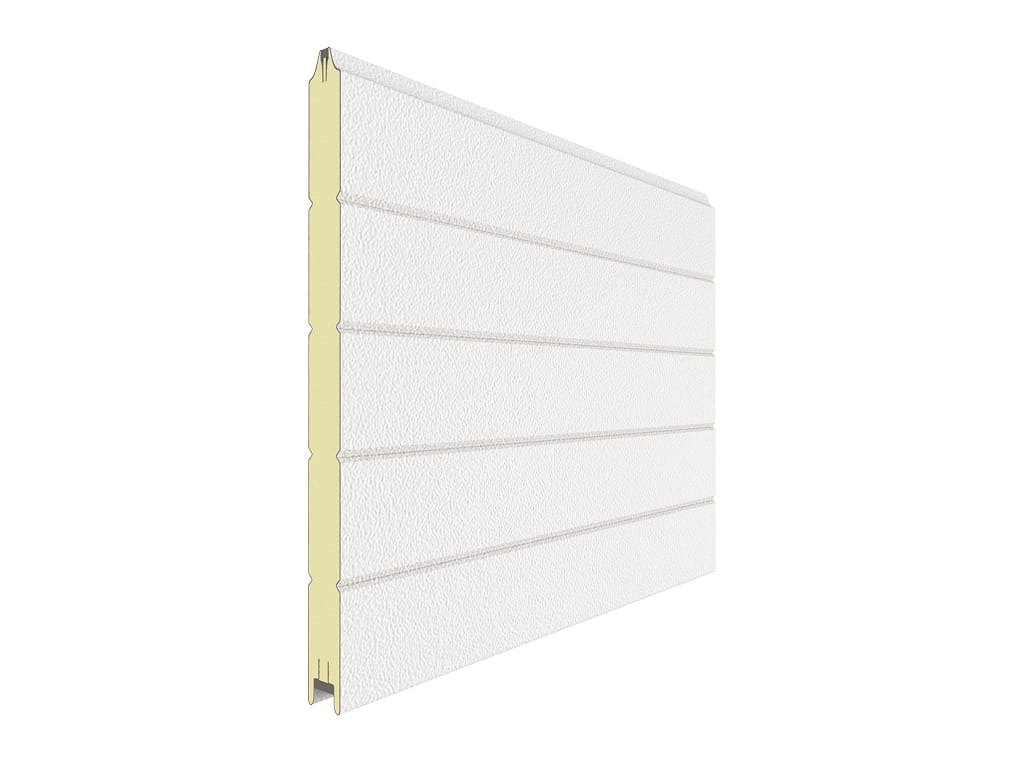

Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

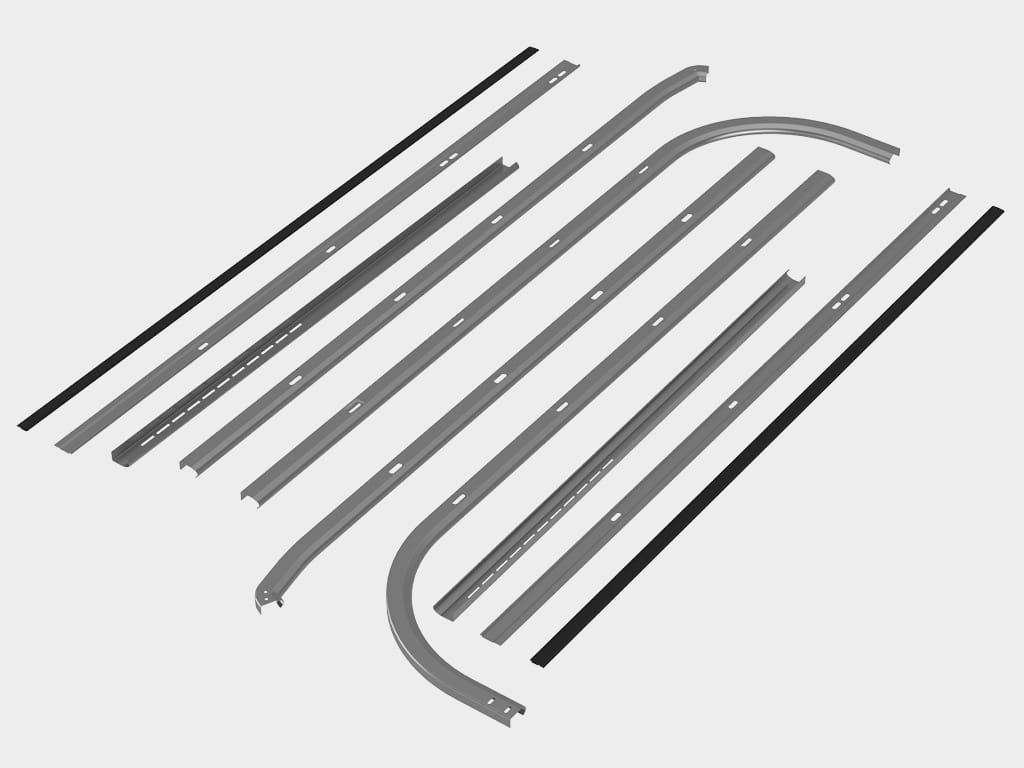

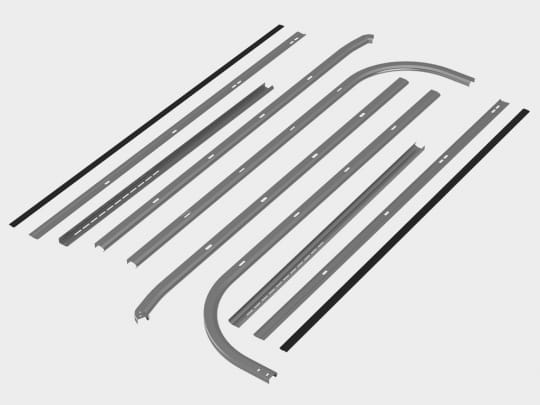

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

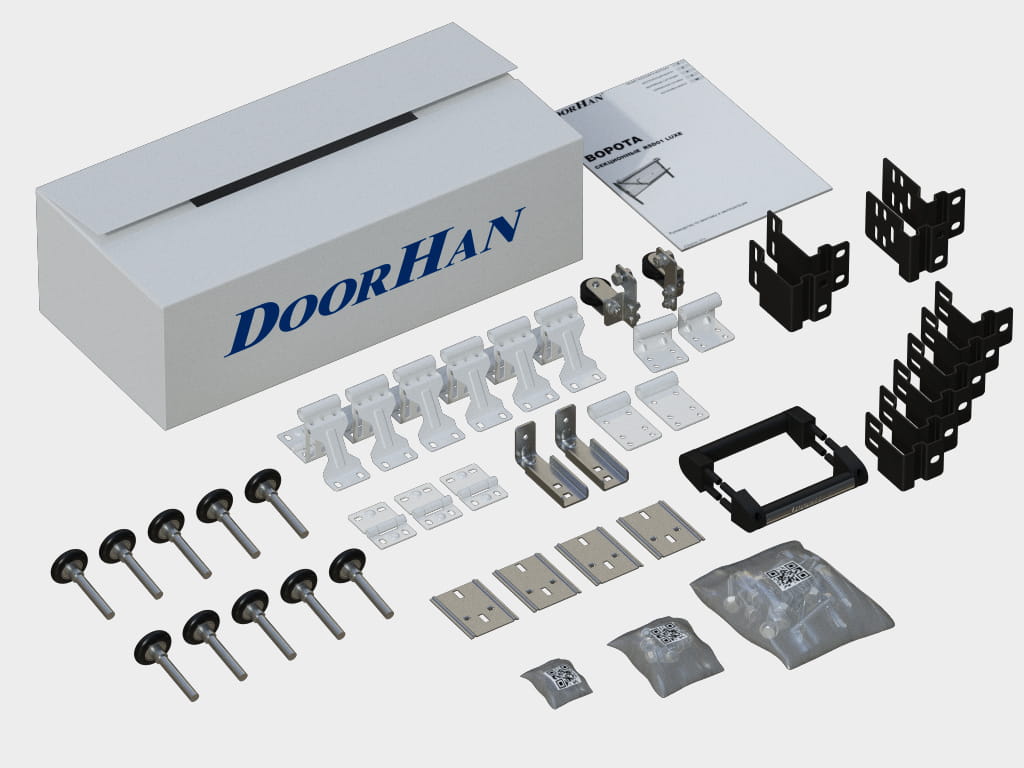

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

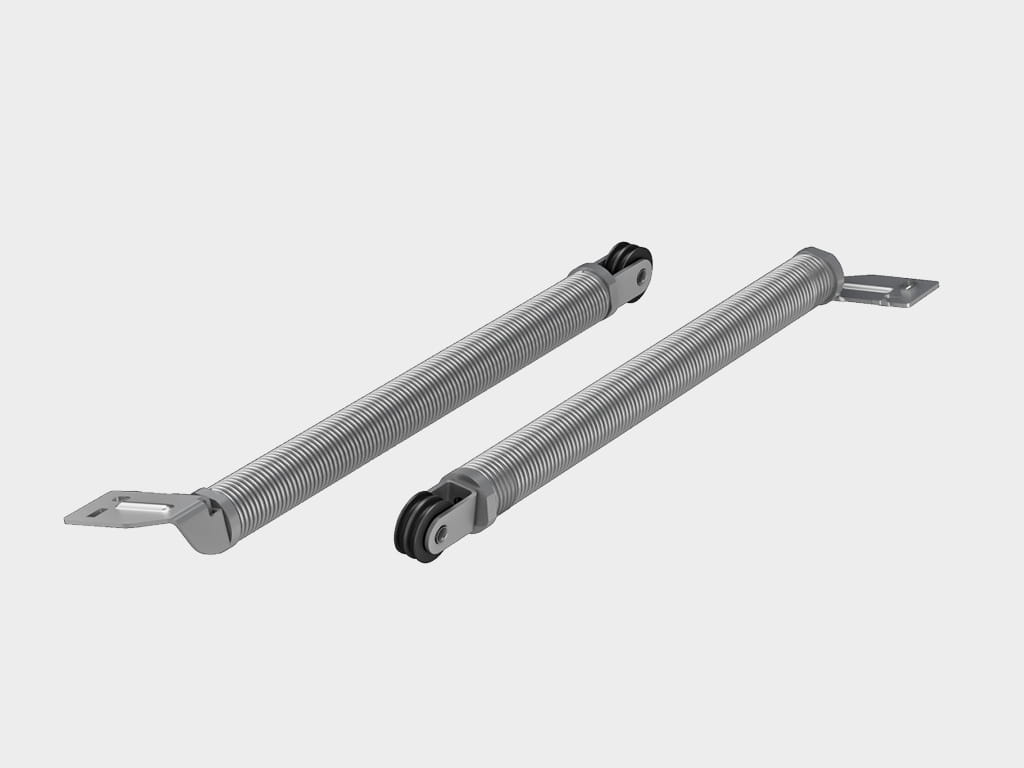

Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

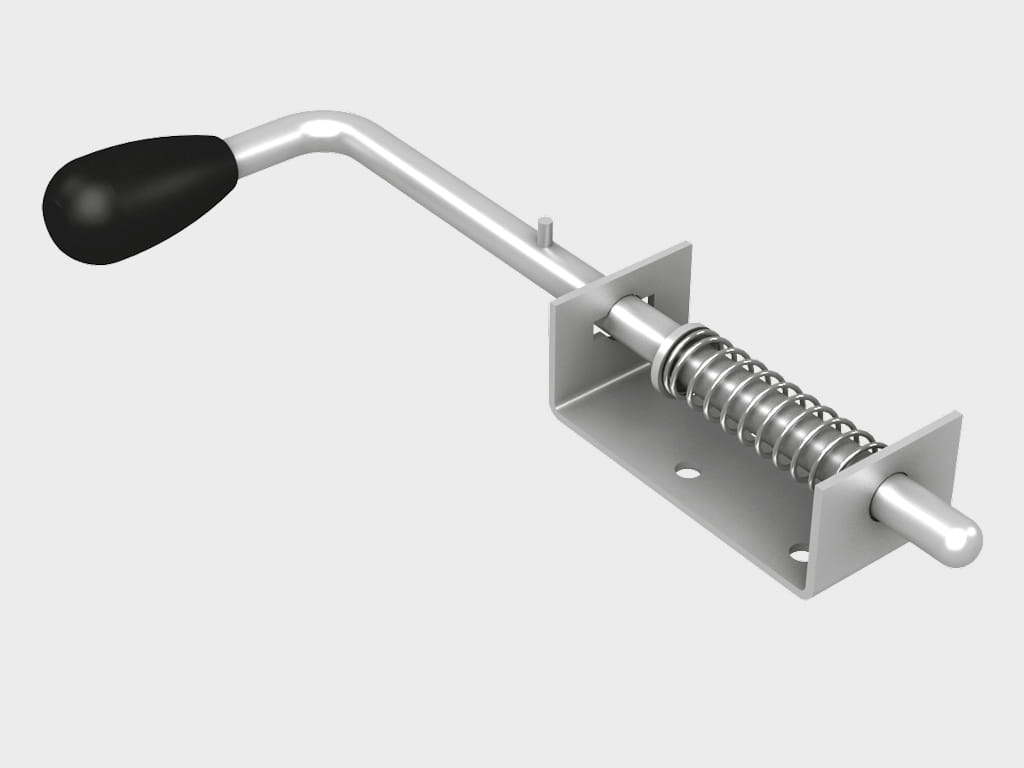

Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.

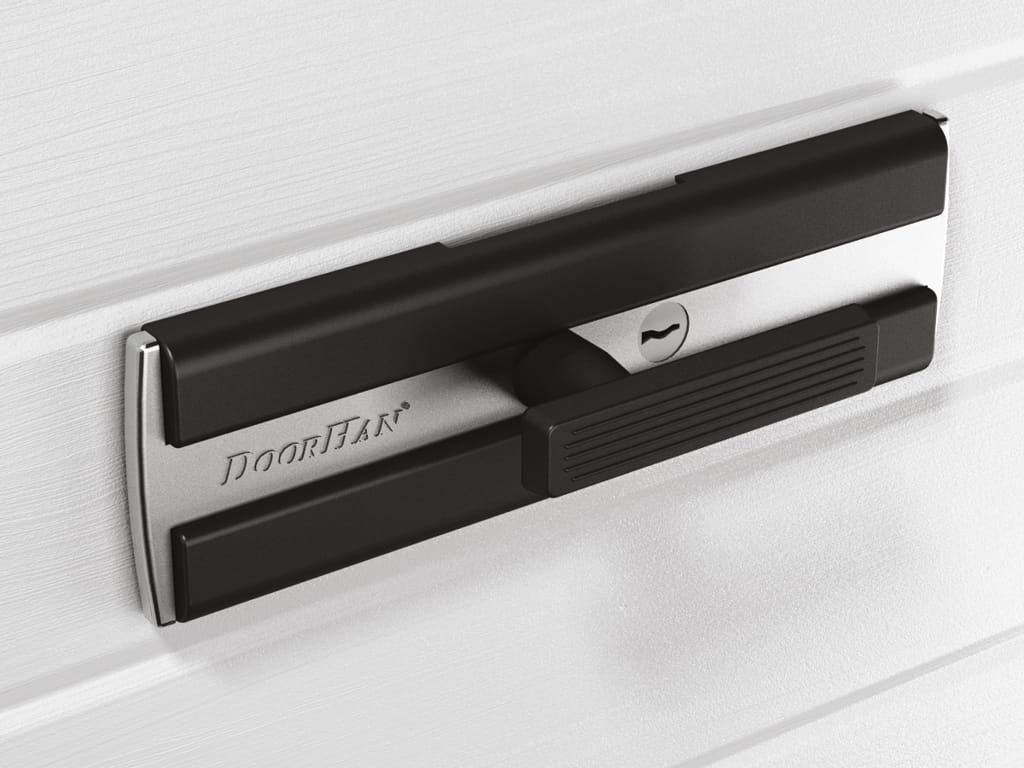

Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
